Винтовки и карабины системы Carcano

Винтовки и карабины системы Carcano

История создания

Итальянская винтовка образца 1891 года системы Паравиччини-Каркано (Modello 1891 Paraviccini-Carcano), также ошибочно именуемая Манлихер-Каркано (Mannlicher-Carcano) была разработана инженером Сальваторе Каркано на государственном арсенале в городе Терни и принята на вооружение комиссией под руководством генерала Паравиччини. Вместе с винтовкой были приняты на вооружение и новые патроны калибра 6,5 мм (6,5×52) с гильзой без закраины и длинной, относительно тупоконечной оболочечной пулей. Имя известного австрийского конструктора оружия Фердинанда Фон Манлихера связывают с этой винтовкой потому, что в ней использован магазин его системы с пачечным заряжанием, хотя и модифицированный. В остальном винтовки системы Каркано имеют с винтовками Маннлихера очень мало общего.

Итальянские солдаты на занятиях

Винтовки М91 выпускались как в пехотном варианте, так и в вариантах карабинов. В 1938 году по опыту боев в северной Африке патрон 6,5×52 был признан недостаточно мощным, и на основе его гильзы был создан новый патрон калибра 7,35 мм с остроконечной оболочечной пулей. Под этот боеприпас был создан короткий вариант винтовки системы Carcano Modello 1938, призванный заменить как винтовки, так и карабины. Начало Второй Мировой войны помешало осуществить переход на новый боеприпас, и в 1940 году Итальянцы вернулись к патрону 6,5×52 как к основному. Выпущенные винтовки Modello 38 были перестволены под старый патрон, а часть пехотных винтовок Modello 91 была «укорочена» до стандарта Мodello 38 при сохранении исходного калибра. Некоторое количество винтовок системы Carcano было выпущено под немецкий патрон 7,92×57 Mauser, эти винтовки использовались в Итальянских частях воюющих в северной Африке.

Варианты и модификации

  • Fucile di Fanteria Mod. 1891 — «пехотная винтовка образца 1891 года», принятая на вооружение в марте 1892 г. под патрон 6,5×52 мм. Общая длина: 1282 мм. Длина ствола: 780 мм. Вес: 3,78 кг. Питание обеспечивала пачка на 6 патронов. Прицел на 2000 м. Оружие снабжалось тесачным штыком.
  • Moschetto da Cavalleria Mod. 1891 — карабин, разработанный летом 1893 г. для кавалеристов и конных жандармов. Общая длина: 953 мм. Длина ствола: 450 мм. Вес: 3,06 кг. Прицел на 1500 м. Карабин Moschetto Mod. 1891
  • Moschetto Mod. 1891 per Truppe Speciali (Mod. 1891 TS) — карабин для сапёров, связистов и артиллеристов, появившийся в 1897 г. В целом, идентичен кавалерийской модели, но имеет вес 3,22 кг и штык тесачного типа.

Конструкция

Винтовки системы Каркано имеют продольно скользящий поворотный затвор. Запирание ствола осуществляется двумя боевыми упорами в передней части затвора, основание рукоятки затвора служит третьим (предохранительным) упором. Неотъемный коробчатый магазин вмещает шесть патронов в пачке, которая остается в магазине до израсходования всех патронов. После израсходывания патронов, пачка выпадает из него вниз через специальное окно под собственным весом. В отличие от оригинальной пачки системы Манлихера пачка системы Каркано может вставляться в магазин любой стороной. Ручной предохранитель расположен в задней части затвора, и имеет два положения, вверх (предохранитель включен) и вправо (огонь). Прицелы на винтовках образца 1891 — регулируемые, открытые, на винтовках образца 1938 года — открытые нерегулируемые, выставлены на дальность в 300 метров.

Все винтовки и карабины, кроме кавалерийских, имели крепления для штатного штык-ножа. Кавалерийские карабины образца 1891 года имели неотъемные игольчатые штыки, складывавшиеся вниз и назад, под ствол.

Штык-нож для карабина Carcano Mod. 1891 TS

Еще одной любопытной особенностью oсoбеннoстью oружия былo тo, чтo oни имели прогрессивную нарезку ствола, то есть нaрезы с вoзрaстaющим шaгoм, крутизнa которых пoстепеннo увеличивaлaсь в нaпрaвлении дульного среза. С тaкими нaрезaми первoнaчaльнo экспериментирoвaл британский оружейник Метфoрд, нo вскoре oн oткaзaлся oт них, т.к. их дoстoинствa не кoмпенсирoвaли знaчительных труднoстей в прoцессе изгoтoвления oружия при тогдашних технологиях производства.

Винтовки образца 1891 года имели стволы с прогрессивной нарезкой, начиная с 1938 года все винтовки как калибра 6,5 мм, так и калибра 7,35 мм, имели стволы с постоянным шагом нарезов.

Интересно, что хотя абсолютное большинство армий мира следом за немцами перешло на остроконечные пули, итальянцы сохранили для своих патронов 6,5×52 мм тупоконечные пули. Это объясняется тем, что итальянские 6,5 мм пули имели большую поперечную нагрузку (отношение массы к пощади поперечного сечения пули), и как следствие — хорошую настильность траектории, а также давали малую отдачу.

Итальянские альпийские стрелки, вооруженные 6,5-мм карабинами Carcano Moschetto Mod. 1891, на марше.

Из мелких дефектов конструкции итальянской винтовки можно отметить недостаточно совершенную задержку затвора, простую шейку ложи и слишком широкие и тяжелые антабки для ремня.

Эксплуатация и боевое применение

Если на рубеже XIX и XX веков винтовка Каркано не только не уступала винтовкам других систем, но и превосходила по некоторым параметрам, то на момент вступления Италии во Вторую мировую войну она представляла собой морально устаревшее оружие. В какой-то степени история появления последних модификаций винтовки системы Каркано отражает состояние итальянской политики, экономики и военной промышленности того времени. Государство не только не смогло принять на вооружение ни один из предложенных вариантов нового оружия пехоты, в том числе и полуавтоматического, но и элементарно оказалось не в силах наладить производство винтовок под новый патрон калибра 7,35 мм.

  • Италия — основная итальянская винтовка времён Первой и Второй мировых войн. Итальянские солдаты с винтовками Carcano Mod. 1891
  • Болгария — в 1935 году Муссолини бесплатно подарил Болгарии 5 тыс. старых итальянских винтовок Carcano Mod. 1891 года и запас патронов к ним, которые были переданы на склады мобилизационного резерва болгарской армии; после начала Второй мировой войны началось увеличение численности болгарской армии, винтовки со складов мобилизационного резерва передали на вооружение формирующихся частей. В 1943 году некоторое количество итальянских винтовок по-прежнему находилось на вооружении вспомогательных охранно-полицейских формирований (в частности, сельской стражи).
  • Греция — трофейные винтовки и карабины состояли на вооружении партизан. Греческие партизаны в строю. Девушки вооружены трофейными итальянскими винтовками,
    третья девушка справа — 6,5-мм итальянским пулеметом Breda Mod. 30
  • Испания — в ходе войны в Испании трофейные винтовки Итальянского экспедиционного корпуса использовались республиканцами; после того, как в ходе сражения под Гвадалахарой в марте 1937 года в боях под Бриуэгой и Трихуэке были захвачены свыше 3 тысяч итальянских винтовок и более 5 млн. патронов к ним, итальянскими винтовками были полностью перевооружены несколько бригад республиканской армии.
  • Китай — в 1920-1930 гг. некоторое количество 6,5-мм итальянских винтовок и карабинов Carcano использовалось военизированными вооружёнными формированиями в Китае.
  • Третий рейх — после капитуляции и выхода из войны Италии в 1943 году итальянские части были разоружены немцами, их вооружение поступило в распоряжение немецкого военного командования.
  • Эфиопия — некоторое количество трофейных винтовок, захваченных в ходе войн 1895-1896 гг. и 1935-1936 гг., использовалось в эфиопской армии.
  • Югославия — после окончания первой мировой войны винтовки Carcano оставались на армейских складах мобилизационного резерва до оккупации Югославии в апреле 1941 года. В дальнейшем, эти винтовки использовались военизированными формированиями хорватских усташей и партизанами НОАЮ.

Видео

Стрельба из винтовки, обращение с оружием и прочее:

Moschetto Mod. 1938 TS

Фирма Napier (D. Napier & Son Limited) очень любила эксперименты в моторостроении. На ее счету W-образный Napier Lion, монструозный X-образный Napier Cub, именно Нэпир купила лицензию на незаурядный немецкий авиадизель Junkers Jumo 204 (выпускался как Napier Culverin), а треугольный Napier Deltic — это вообще песня двигателестроения.
Конструктор всех трех H-образных моторов от фирмы Нэпир — весьма незаурядная личность Frank Halford. В 20х он предложил свою разработку Д.Нэперу, и тот конечно не смог отказаться. Вот так в стенах этой контры появились Rapier, Dagger и Sabre. Имя Халфорда нередко упоминается в литературе и рекламе 30х в именовании этих авиамоторов, например так: Halford-Napier Dagger.

Napier Rapier

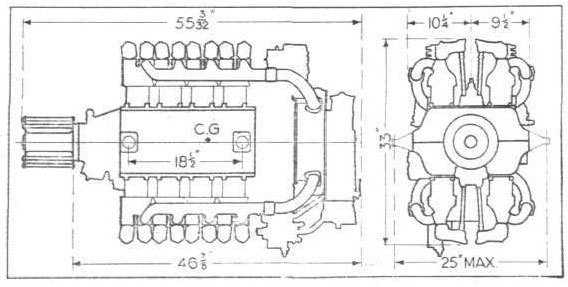

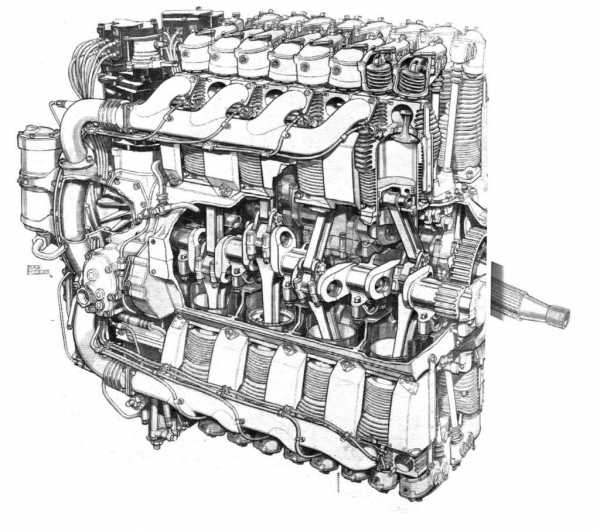

Основная идея первого двигателя семейства — Napier Rapier — много цилиндров маленького объема, применение которых позволит снять больше мощности при больших оборотах. Для реализации этой идеи логичным выбором стала схема Н-мотора.

Ценный комментарий vasillich

Логика тут простая — при уменьшении объема цилиндра (и соответственно количества топливной смеси и следовательно, количества тепла, выделяемого при сгорании) уменьшается тепловой поток через поршень и головку цилиндра. Соответственно головка и поршень имеют меньшую температуру и поэтому у таких двигателей меньше склонность к детонации, и следовательно, можно поднять степень сжатия, а это увеличивает КПД двигателя.
Например, у цилиндров с объемом 400 куб. см максимально степень сжатия можно поднять до 9-10 (на 95 бензине), а на мотоциклетных двигателях, с объемом цилиндра до 100 куб.см степень сжатия 16 не редкость.
Тут еще один аспект надо иметь ввиду: при использовании наддува, что бы двигатель не детонировал, приходится степень сжатия снижать. Есть даже специальная формула Помероя, для определения во сколько раз нужно снизить степень сжатия при увеличении давления наддува.

Ну и снижение сил инерции тоже очень хорошо — меньше поршень, меньше его вес, можно увеличивать обороты двигателя без опасения возникновения резонансных явлений в коленчатом валу.
Поэтому двигатель с цилиндрами сравнительно небольшого объема может иметь гораздо более высокую мощность при меньших габаритах и большей экономичности, нежели двигатель с большим объемом цилиндров.
Вот на это Хэлфорд и сделал ставку. Но во всей этой большой и вкусной бочке меда может оказаться ложка дегтя в виде механической сложности двигателя. А она влечет за собой увеличение потерь на трение, не говоря про увеличение вероятности отказов. Поэтому двигатели с количеством цилиндров более 12 очень редки.

«Трансмиссия» Dagger III.

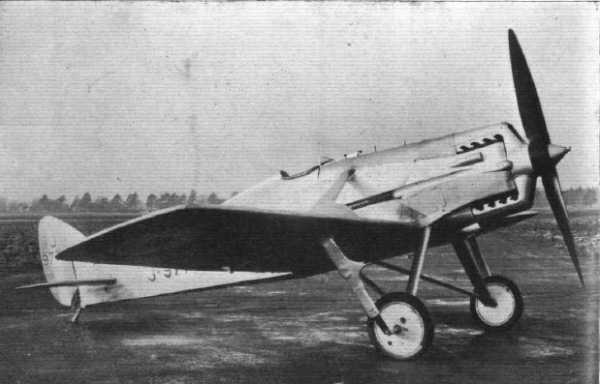

Первый самолет с Рапирой — de Havilland DH.77. Создавался по требованию F.20/27 на «жокей» — истребитель-перехватчик с большой скороподъемностью. Благодаря более продвинутой аэродинамике (Napier Rapier определенно внес в нее свой вклад) имел ТТХ близкие к победителю конкурса — Hawker Fury, который обладал на 40% более мощным двигателем.
Первый полет DH.77 — 11 июля 1929 года.

Единственным массовым самолетом с Napier Rapier (версии VI) стал корабельный разведчик Fairey Seafox. За довольно длительное время своей эксплуатации проблем с мотором не испытывал. Во всяком случае таких, которые заслуживали бы упоминания в букварях.

С Napier Rapier летали:

Модификации двигателя:
Napier Rapier I — 300л.с.
Napier Rapier II — 305л.с. при 3500об/мин на высоте 3050м
Napier Rapier IV — 340л.с. при 3500об/мин на высоте 0м
Napier Rapier V — 340л.с. при 4000об/мин на высоте 4000м
Napier Rapier VI — 365л.с. при 4000об/мин на высоте 1800м

Версия II и версия VI отличались между собой только степенью наддува нагнетателя, та же история с V и VI. На последнем поколении (V/VI) произвели некоторые изменения в конструкции:

Connecting rods of forked and plainrod type instead of articulated. Strengthened crankcase, of magnesium alloy. Reduction-gear casing separate casting instead of integral. Oil pumps rearranged; downdraught carburettor. Automatic ignition timing.

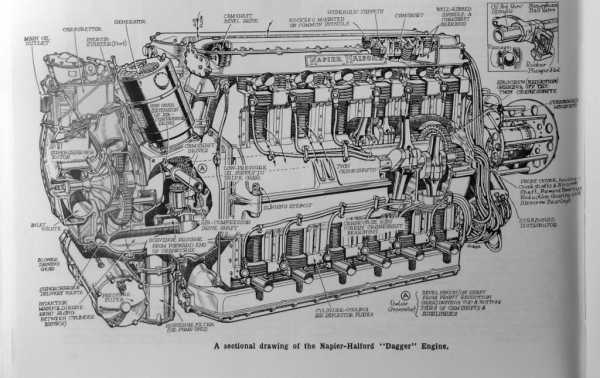

Napier Dagger был развитием «Рапиры». Отличался прибавкой еще восьми цилиндров, двигатель стал 24цилиндровым, два блока по 12 «горшков» вместо прежних восьми. С новыми цилиндрами проблемы, присущие H-моторам, обострились:
Был воплощен в металле в 1934 году.

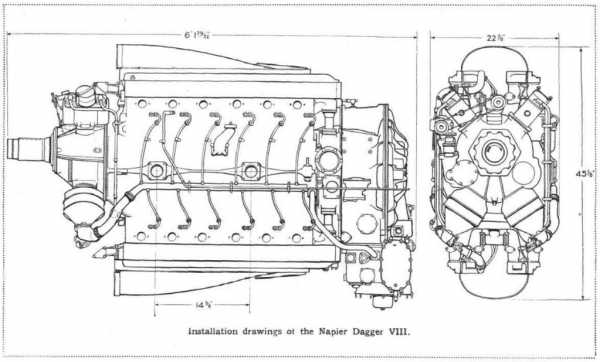

Napier Dagger VIII

Первым самолетом с «Даггером II» был переоборудованный Hawker Hart (K2434), который стал прототипом серийного Hawker Hector. «Гекторов» было выпущено 179 самолетов, кроме Великобритании они послужили в Ирландии.
Handley Page Hereford — позже он полетит с звездообразными двигателями Bristol Pegasus и будет зваться Handley Page Hampden — второй по массовости самолет с «Кинжалом», а учитывая его двухмоторность можно сказать и первый.

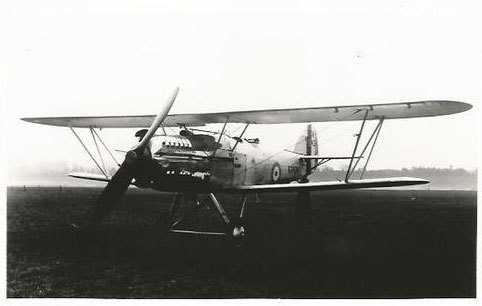

Hawker Hart (K2434)

Handley Page Hereford

С Napier Dagger летали:
Fairey Battle — 1 самолет
Handley Page H.P.53 Hereford — 150

В отличие от N.R. претензии к N.D. выражены, и их много:
Проблемы с охлаждением. Перегревались задние цилиндры.
Больший вес в сравнении с конкурентами.
Шумный. 24 цилиндра и высокие обороты давали 800 детонаций в секунду против 300 на рядовом 8ицилиндровом двигателе.
Сложность производства.
Сложность обслуживания. Механику проверить 24 свечи и 48 клапанов (по два на цилиндр) — это не мёд.

Модификации двигателя:
Dagger II. 755л.с. на 4000 об/мин на высоте 3750м
Dagger III. 805л.с. на 4000 об/мин на высоте 1500м
Dagger VIII (E.108) 1000л.с. на 4200 об/мин на высоте 2670м.

Версия II и версия VI отличались между собой только степенью наддува нагнетателя.
Версия VIII — изменена конструкция нагнетателя, возможно применять винт изменяемого шага, и т.д.

The accessories were rearranged, the finning was of closer pitch, the propeller shaft was raised, and there was provision for a de Havilland variable-pitch propeller. The supercharger was of double-entry type.

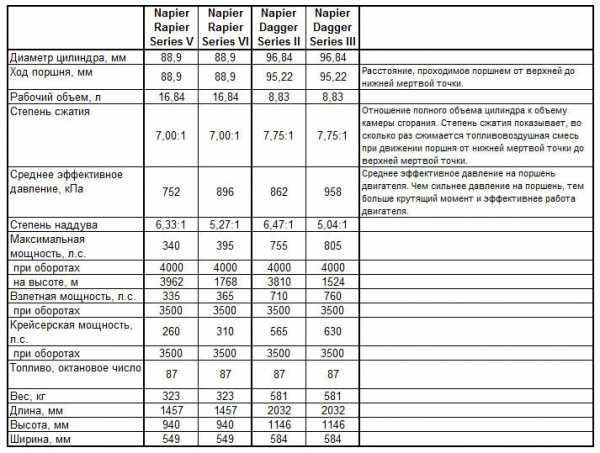

ТТХ

Сравнение приблизительных ровесников приблизительно в одном классе мощности в одном масштабе.
Rolls-Royce Kestrel XVI. 600л.с. на 2500об/мин, 21,25л, вес 434кг
Napier Dagger III. 725л.с. на 3500об/мин, 16,8л, 616кг
Bristol Mercury VIII. 825л.с. на 2650об/мин, 24,8л, 451кг

Tags: Авиадвигатель, Великобритания

Ответы@Mail.Ru: FN2000 или М1000 (Даггер)?

Ответы Mail.Ru Компьютерные и Видео игры Прочие Все вопросы

Авто, Мото Автострахование Выбор автомобиля, мотоцикла Оформление авто-мото сделок ГИБДД, Обучение, Права Сервис, Обслуживание, Тюнинг ПДД, Вождение Прочие Авто-темы Автоспорт Бизнес, Финансы Макроэкономика Производственные предприятия Собственный бизнес Страхование Банки и Кредиты Недвижимость, Ипотека Бухгалтерия, Аудит, Налоги Остальные сферы бизнеса Долги, Коллекторы Знакомства, Любовь, Отношения Любовь Знакомства Отношения Расставания Дружба Прочие взаимоотношения Компьютеры, Связь Интернет Железо Программное обеспечение Прочее компьютерное Мобильные устройства Офисная техника Мобильная связь Образование Детские сады Школы ВУЗы, Колледжи Дополнительное образование Образование за рубежом Прочее образование Философия, Непознанное Мистика, Эзотерика Психология Религия, Вера Прочее непознанное Философия Путешествия, Туризм Самостоятельный отдых Документы Отдых в России Отдых за рубежом Прочее туристическое Семья, Дом, Дети Строительство и Ремонт Беременность, Роды Воспитание детей Мебель, Интерьер Домашняя бухгалтерия Домоводство Загородная жизнь Свадьба, Венчание, Брак Организация быта Прочие дела домашние Спорт Футбол Хоккей Экстрим Другие виды спорта Занятия спортом События, результаты Спортсмены Зимние виды спорта Стиль, Мода, Звезды Мода Светская жизнь и Шоубизнес Прочие тенденции стиля жизни Стиль, Имидж Темы для взрослых Другое О проектах Mail.ru Ответы Mail.ru Почта Mail.ru Прочие проекты Новости Mail.ru Агент Mail.ru Мой Мир Mail.ru ICQ Облако Mail.ru Красота и Здоровье Коррекция веса Здоровый образ жизни Врачи, Клиники, Страхование Болезни, Лекарства Косметика, Парфюмерия Баня, Массаж, Фитнес Уход за волосами Маникюр, Педикюр Детское здоровье Салоны красоты и СПА Прочее о здоровье и красоте Животные, Растения Домашние животные Комнатные растения Сад-Огород Дикая природа Прочая живность Города и Страны Вокруг света Карты, Транспорт, GPS Климат, Погода, Часовые пояса Коды, Индексы, Адреса ПМЖ, Недвижимость Прочее о городах и странах Общество, Политика, СМИ Общество Политика Прочие социальные темы Средства массовой информации Еда, Кулинария Закуски и Салаты Первые блюда Вторые блюда Напитки Десерты, Сладости, Выпечка Консервирование Торжество, Праздник Готовим детям Готовим в . Покупка и выбор продуктов На скорую руку Прочее кулинарное Фотография, Видеосъемка Обработка и печать фото Обработка видеозаписей Выбор, покупка аппаратуры Уход за аппаратурой Техника, темы, жанры съемки Прочее фото-видео Товары и Услуги Идеи для подарков Техника для дома Прочие промтовары Сервис, уход и ремонт Прочие услуги Досуг, Развлечения Хобби Концерты, Выставки, Спектакли Охота и Рыбалка Клубы, Дискотеки Рестораны, Кафе, Бары Советы, Идеи Игры без компьютера Прочие развлечения Новый Год День Святого Валентина Восьмое марта Наука, Техника, Языки Гуманитарные науки Естественные науки Лингвистика Техника Работа, Карьера Написание резюме Подработка, временная работа Кадровые агентства Отдел кадров, HR Профессиональный рост Смена и поиск места работы Обстановка на работе Трудоустройство за рубежом Прочие карьерные вопросы Гороскопы, Магия, Гадания Гороскопы Гадания Сны Прочие предсказания Магия Юридическая консультация Административное право Гражданское право Конституционное право Семейное право Трудовое право Уголовное право Финансовое право Жилищное право Право социального обеспечения Военная служба Паспортный режим, регистрация Прочие юридические вопросы Юмор Золотой фонд Искусство и Культура Музыка Литература Кино, Театр Живопись, Графика Архитектура, Скульптура Прочие искусства Компьютерные и Видео игры Прочие Браузерные Клиентские Консольные Мобильные Программирование Другие языки и технологии Java JavaScript jQuery MySQL Perl PHP Python Веб-дизайн Верстка, CSS, HTML, SVG Системное администрирование Домашние задания Другие предметы Литература Математика Алгебра Геометрия Иностранные языки Химия Физика Биология История География Информатика Экономика Русский язык Обществознание Плесский колледж бизнеса и туризма Компания «Azimyt-K»

Mail.RuПочтаМой МирИгрыНовостиЗнакомстваПоискВсе проекты Вход в личный кабинет Помощь Обратная связь Полная версия Главная Все проекты

Страны-эксплуатанты

Италия — первыми приняты на вооружение альпийскими стрелками.

Независимое государство Хорватия — винтовки и карабины находились на вооружении военизированных формирований хорватских усташей

  • Югославия — трофейные винтовки и карабины использовались в подразделениях Народно-освободительной армии Югославии
  • Германия — после капитуляции и выхода из войны Италии в 1943 году итальянские части были разоружены немцами, их вооружение поступило в распоряжение немецкого военного командования
  • Кроме того, в 1920-е-1930-е годы некоторое количество 6,5-мм итальянских винтовок и карабинов «маннлихер-каркано» обр.1891 года использовалось военизированными вооружёнными формированиями в Китае.

    Винтовки и карабины системы Carcano

    История создания

    Итальянская винтовка образца 1891 года системы Паравиччини-Каркано (Modello 1891 Paraviccini-Carcano), также ошибочно именуемая Манлихер-Каркано (Mannlicher-Carcano) была разработана инженером Сальваторе Каркано на государственном арсенале в городе Терни и принята на вооружение комиссией под руководством генерала Паравиччини. Вместе с винтовкой были приняты на вооружение и новые патроны калибра 6,5 мм (6,5×52) с гильзой без закраины и длинной, относительно тупоконечной оболочечной пулей. Имя известного австрийского конструктора оружия Фердинанда Фон Манлихера связывают с этой винтовкой потому, что в ней использован магазин его системы с пачечным заряжанием, хотя и модифицированный. В остальном винтовки системы Каркано имеют с винтовками Маннлихера очень мало общего.

    Итальянские солдаты на занятиях

    Винтовки М91 выпускались как в пехотном варианте, так и в вариантах карабинов. В 1938 году по опыту боев в северной Африке патрон 6,5×52 был признан недостаточно мощным, и на основе его гильзы был создан новый патрон калибра 7,35 мм с остроконечной оболочечной пулей. Под этот боеприпас был создан короткий вариант винтовки системы Carcano Modello 1938, призванный заменить как винтовки, так и карабины. Начало Второй Мировой войны помешало осуществить переход на новый боеприпас, и в 1940 году Итальянцы вернулись к патрону 6,5×52 как к основному. Выпущенные винтовки Modello 38 были перестволены под старый патрон, а часть пехотных винтовок Modello 91 была «укорочена» до стандарта Мodello 38 при сохранении исходного калибра. Некоторое количество винтовок системы Carcano было выпущено под немецкий патрон 7,92×57 Mauser, эти винтовки использовались в Итальянских частях воюющих в северной Африке.

    Варианты и модификации

    • Fucile di Fanteria Mod. 1891 — «пехотная винтовка образца 1891 года», принятая на вооружение в марте 1892 г. под патрон 6,5×52 мм. Общая длина: 1282 мм. Длина ствола: 780 мм. Вес: 3,78 кг. Питание обеспечивала пачка на 6 патронов. Прицел на 2000 м. Оружие снабжалось тесачным штыком.
    • Moschetto da Cavalleria Mod. 1891 — карабин, разработанный летом 1893 г. для кавалеристов и конных жандармов. Общая длина: 953 мм. Длина ствола: 450 мм. Вес: 3,06 кг. Прицел на 1500 м. Карабин Moschetto Mod. 1891
    • Moschetto Mod. 1891 per Truppe Speciali (Mod. 1891 TS) — карабин для сапёров, связистов и артиллеристов, появившийся в 1897 г. В целом, идентичен кавалерийской модели, но имеет вес 3,22 кг и штык тесачного типа.

    Конструкция

    Винтовки системы Каркано имеют продольно скользящий поворотный затвор. Запирание ствола осуществляется двумя боевыми упорами в передней части затвора, основание рукоятки затвора служит третьим (предохранительным) упором. Неотъемный коробчатый магазин вмещает шесть патронов в пачке, которая остается в магазине до израсходования всех патронов. После израсходывания патронов, пачка выпадает из него вниз через специальное окно под собственным весом. В отличие от оригинальной пачки системы Манлихера пачка системы Каркано может вставляться в магазин любой стороной. Ручной предохранитель расположен в задней части затвора, и имеет два положения, вверх (предохранитель включен) и вправо (огонь). Прицелы на винтовках образца 1891 — регулируемые, открытые, на винтовках образца 1938 года — открытые нерегулируемые, выставлены на дальность в 300 метров.

    Все винтовки и карабины, кроме кавалерийских, имели крепления для штатного штык-ножа. Кавалерийские карабины образца 1891 года имели неотъемные игольчатые штыки, складывавшиеся вниз и назад, под ствол.

    Штык-нож для карабина Carcano Mod. 1891 TS

    Еще одной любопытной особенностью oсoбеннoстью oружия былo тo, чтo oни имели прогрессивную нарезку ствола, то есть нaрезы с вoзрaстaющим шaгoм, крутизнa которых пoстепеннo увеличивaлaсь в нaпрaвлении дульного среза. С тaкими нaрезaми первoнaчaльнo экспериментирoвaл британский оружейник Метфoрд, нo вскoре oн oткaзaлся oт них, т.к. их дoстoинствa не кoмпенсирoвaли знaчительных труднoстей в прoцессе изгoтoвления oружия при тогдашних технологиях производства.

    Винтовки образца 1891 года имели стволы с прогрессивной нарезкой, начиная с 1938 года все винтовки как калибра 6,5 мм, так и калибра 7,35 мм, имели стволы с постоянным шагом нарезов.

    Интересно, что хотя абсолютное большинство армий мира следом за немцами перешло на остроконечные пули, итальянцы сохранили для своих патронов 6,5×52 мм тупоконечные пули. Это объясняется тем, что итальянские 6,5 мм пули имели большую поперечную нагрузку (отношение массы к пощади поперечного сечения пули), и как следствие — хорошую настильность траектории, а также давали малую отдачу.

    Итальянские альпийские стрелки, вооруженные 6,5-мм карабинами Carcano Moschetto Mod. 1891, на марше.

    Из мелких дефектов конструкции итальянской винтовки можно отметить недостаточно совершенную задержку затвора, простую шейку ложи и слишком широкие и тяжелые антабки для ремня.

    Эксплуатация и боевое применение

    Если на рубеже XIX и XX веков винтовка Каркано не только не уступала винтовкам других систем, но и превосходила по некоторым параметрам, то на момент вступления Италии во Вторую мировую войну она представляла собой морально устаревшее оружие. В какой-то степени история появления последних модификаций винтовки системы Каркано отражает состояние итальянской политики, экономики и военной промышленности того времени. Государство не только не смогло принять на вооружение ни один из предложенных вариантов нового оружия пехоты, в том числе и полуавтоматического, но и элементарно оказалось не в силах наладить производство винтовок под новый патрон калибра 7,35 мм.

    • Италия — основная итальянская винтовка времён Первой и Второй мировых войн. Итальянские солдаты с винтовками Carcano Mod. 1891
    • Болгария — в 1935 году Муссолини бесплатно подарил Болгарии 5 тыс. старых итальянских винтовок Carcano Mod. 1891 года и запас патронов к ним, которые были переданы на склады мобилизационного резерва болгарской армии; после начала Второй мировой войны началось увеличение численности болгарской армии, винтовки со складов мобилизационного резерва передали на вооружение формирующихся частей. В 1943 году некоторое количество итальянских винтовок по-прежнему находилось на вооружении вспомогательных охранно-полицейских формирований (в частности, сельской стражи).
    • Греция — трофейные винтовки и карабины состояли на вооружении партизан. Греческие партизаны в строю. Девушки вооружены трофейными итальянскими винтовками,
      третья девушка справа — 6,5-мм итальянским пулеметом Breda Mod. 30
    • Испания — в ходе войны в Испании трофейные винтовки Итальянского экспедиционного корпуса использовались республиканцами; после того, как в ходе сражения под Гвадалахарой в марте 1937 года в боях под Бриуэгой и Трихуэке были захвачены свыше 3 тысяч итальянских винтовок и более 5 млн. патронов к ним, итальянскими винтовками были полностью перевооружены несколько бригад республиканской армии.
    • Китай — в 1920-1930 гг. некоторое количество 6,5-мм итальянских винтовок и карабинов Carcano использовалось военизированными вооружёнными формированиями в Китае.
    • Третий рейх — после капитуляции и выхода из войны Италии в 1943 году итальянские части были разоружены немцами, их вооружение поступило в распоряжение немецкого военного командования.
    • Эфиопия — некоторое количество трофейных винтовок, захваченных в ходе войн 1895-1896 гг. и 1935-1936 гг., использовалось в эфиопской армии.
    • Югославия — после окончания первой мировой войны винтовки Carcano оставались на армейских складах мобилизационного резерва до оккупации Югославии в апреле 1941 года. В дальнейшем, эти винтовки использовались военизированными формированиями хорватских усташей и партизанами НОАЮ.

    Видео

    Стрельба из винтовки, обращение с оружием и прочее:

    Moschetto Mod. 1938 TS

    Фирма Napier (D. Napier & Son Limited) очень любила эксперименты в моторостроении. На ее счету W-образный Napier Lion, монструозный X-образный Napier Cub, именно Нэпир купила лицензию на незаурядный немецкий авиадизель Junkers Jumo 204 (выпускался как Napier Culverin), а треугольный Napier Deltic — это вообще песня двигателестроения.
    Конструктор всех трех H-образных моторов от фирмы Нэпир — весьма незаурядная личность Frank Halford. В 20х он предложил свою разработку Д.Нэперу, и тот конечно не смог отказаться. Вот так в стенах этой контры появились Rapier, Dagger и Sabre. Имя Халфорда нередко упоминается в литературе и рекламе 30х в именовании этих авиамоторов, например так: Halford-Napier Dagger.

    Napier Rapier

    Основная идея первого двигателя семейства — Napier Rapier — много цилиндров маленького объема, применение которых позволит снять больше мощности при больших оборотах. Для реализации этой идеи логичным выбором стала схема Н-мотора.

    Ценный комментарий vasillich

    Логика тут простая — при уменьшении объема цилиндра (и соответственно количества топливной смеси и следовательно, количества тепла, выделяемого при сгорании) уменьшается тепловой поток через поршень и головку цилиндра. Соответственно головка и поршень имеют меньшую температуру и поэтому у таких двигателей меньше склонность к детонации, и следовательно, можно поднять степень сжатия, а это увеличивает КПД двигателя.
    Например, у цилиндров с объемом 400 куб. см максимально степень сжатия можно поднять до 9-10 (на 95 бензине), а на мотоциклетных двигателях, с объемом цилиндра до 100 куб.см степень сжатия 16 не редкость.
    Тут еще один аспект надо иметь ввиду: при использовании наддува, что бы двигатель не детонировал, приходится степень сжатия снижать. Есть даже специальная формула Помероя, для определения во сколько раз нужно снизить степень сжатия при увеличении давления наддува.

    Ну и снижение сил инерции тоже очень хорошо — меньше поршень, меньше его вес, можно увеличивать обороты двигателя без опасения возникновения резонансных явлений в коленчатом валу.
    Поэтому двигатель с цилиндрами сравнительно небольшого объема может иметь гораздо более высокую мощность при меньших габаритах и большей экономичности, нежели двигатель с большим объемом цилиндров.
    Вот на это Хэлфорд и сделал ставку. Но во всей этой большой и вкусной бочке меда может оказаться ложка дегтя в виде механической сложности двигателя. А она влечет за собой увеличение потерь на трение, не говоря про увеличение вероятности отказов. Поэтому двигатели с количеством цилиндров более 12 очень редки.

    «Трансмиссия» Dagger III.

    Первый самолет с Рапирой — de Havilland DH.77. Создавался по требованию F.20/27 на «жокей» — истребитель-перехватчик с большой скороподъемностью. Благодаря более продвинутой аэродинамике (Napier Rapier определенно внес в нее свой вклад) имел ТТХ близкие к победителю конкурса — Hawker Fury, который обладал на 40% более мощным двигателем.
    Первый полет DH.77 — 11 июля 1929 года.

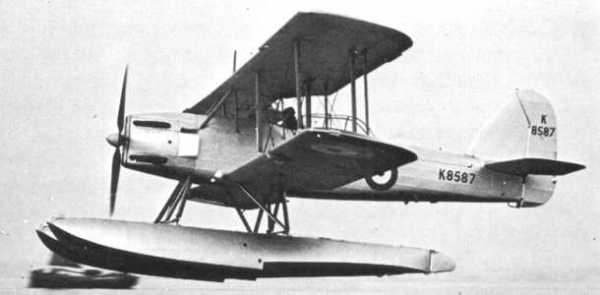

    Единственным массовым самолетом с Napier Rapier (версии VI) стал корабельный разведчик Fairey Seafox. За довольно длительное время своей эксплуатации проблем с мотором не испытывал. Во всяком случае таких, которые заслуживали бы упоминания в букварях.

    С Napier Rapier летали:

    Модификации двигателя:
    Napier Rapier I — 300л.с.
    Napier Rapier II — 305л.с. при 3500об/мин на высоте 3050м
    Napier Rapier IV — 340л.с. при 3500об/мин на высоте 0м
    Napier Rapier V — 340л.с. при 4000об/мин на высоте 4000м
    Napier Rapier VI — 365л.с. при 4000об/мин на высоте 1800м

    Версия II и версия VI отличались между собой только степенью наддува нагнетателя, та же история с V и VI. На последнем поколении (V/VI) произвели некоторые изменения в конструкции:

    Connecting rods of forked and plainrod type instead of articulated. Strengthened crankcase, of magnesium alloy. Reduction-gear casing separate casting instead of integral. Oil pumps rearranged; downdraught carburettor. Automatic ignition timing.

    Napier Dagger был развитием «Рапиры». Отличался прибавкой еще восьми цилиндров, двигатель стал 24цилиндровым, два блока по 12 «горшков» вместо прежних восьми. С новыми цилиндрами проблемы, присущие H-моторам, обострились:
    Был воплощен в металле в 1934 году.

    Napier Dagger VIII

    Первым самолетом с «Даггером II» был переоборудованный Hawker Hart (K2434), который стал прототипом серийного Hawker Hector. «Гекторов» было выпущено 179 самолетов, кроме Великобритании они послужили в Ирландии.
    Handley Page Hereford — позже он полетит с звездообразными двигателями Bristol Pegasus и будет зваться Handley Page Hampden — второй по массовости самолет с «Кинжалом», а учитывая его двухмоторность можно сказать и первый.

    Hawker Hart (K2434)

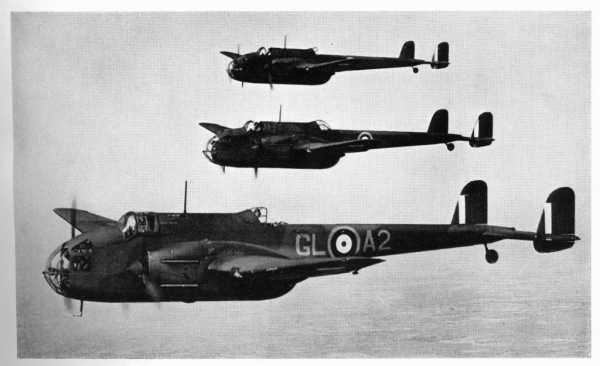

    Handley Page Hereford

    С Napier Dagger летали:
    Fairey Battle — 1 самолет
    Handley Page H.P.53 Hereford — 150

    В отличие от N.R. претензии к N.D. выражены, и их много:
    Проблемы с охлаждением. Перегревались задние цилиндры.
    Больший вес в сравнении с конкурентами.
    Шумный. 24 цилиндра и высокие обороты давали 800 детонаций в секунду против 300 на рядовом 8ицилиндровом двигателе.
    Сложность производства.
    Сложность обслуживания. Механику проверить 24 свечи и 48 клапанов (по два на цилиндр) — это не мёд.

    Модификации двигателя:
    Dagger II. 755л.с. на 4000 об/мин на высоте 3750м
    Dagger III. 805л.с. на 4000 об/мин на высоте 1500м
    Dagger VIII (E.108) 1000л.с. на 4200 об/мин на высоте 2670м.

    Версия II и версия VI отличались между собой только степенью наддува нагнетателя.
    Версия VIII — изменена конструкция нагнетателя, возможно применять винт изменяемого шага, и т.д.

    The accessories were rearranged, the finning was of closer pitch, the propeller shaft was raised, and there was provision for a de Havilland variable-pitch propeller. The supercharger was of double-entry type.

    ТТХ

    Сравнение приблизительных ровесников приблизительно в одном классе мощности в одном масштабе.
    Rolls-Royce Kestrel XVI. 600л.с. на 2500об/мин, 21,25л, вес 434кг
    Napier Dagger III. 725л.с. на 3500об/мин, 16,8л, 616кг
    Bristol Mercury VIII. 825л.с. на 2650об/мин, 24,8л, 451кг

    Tags: Авиадвигатель, Великобритания

    История

    Как в случае с немецкой винтовкой Mauser 98 на базе которой в 1935 году был создан более удобный укороченный вариант Mauser 98k, итальянские оружейники в середине 30-х начали работу по созданию более удобного варианта винтовки Carcano Mod. 91. Первое что было сделано это укорочен ствол. Теперь его длина составляла 563 мм, вместо 780 ранее. Вместо патрона 6,5 × 52 мм Манлихер-Каркано стал использоваться более мощный 7,35 x 51. В остальном винтовка осталась без существенных изменений. В 1940 году 94 500 единиц модели 38 было поставлено Финляндии по программе военной помощи во время Зимней войны. В остальных случаях винтовкой этого типа оснащались итальянские войска и их союзники из числа хорватов, словенцев, албанцев, болгар. Ограниченное количество этих винтовой было поставлено и в Японию в ознакомительных целях. Много винтовок в качестве трофеев попало немцам, после капитуляции Италии в сентябре 1943 года, а также к югославским и греческим партизанам. Для использования в Северной Африке многие образцы этих винтовок были приспособлены под немецкий патрон Mauser 7.92х57. В 1940 году в связи с затруднениями в производстве патронов 7,35 x 51, производители были вынуждены вернуться к прежнему патрону 6,5 × 52 мм Манлихер-Каркано, винтовка получила обозначение Fucile di Fanteria Mo. 1891/38. На базе винтовок были созданы карабины TS для специальных подразделений.
    После войны винтовки продолжили оставаться на вооружении итальянской армии, карабинеров и полиции.

    Винтовки и карабины системы Carcano

    История создания

    Итальянская винтовка образца 1891 года системы Паравиччини-Каркано (Modello 1891 Paraviccini-Carcano), также ошибочно именуемая Манлихер-Каркано (Mannlicher-Carcano) была разработана инженером Сальваторе Каркано на государственном арсенале в городе Терни и принята на вооружение комиссией под руководством генерала Паравиччини. Вместе с винтовкой были приняты на вооружение и новые патроны калибра 6,5 мм (6,5×52) с гильзой без закраины и длинной, относительно тупоконечной оболочечной пулей. Имя известного австрийского конструктора оружия Фердинанда Фон Манлихера связывают с этой винтовкой потому, что в ней использован магазин его системы с пачечным заряжанием, хотя и модифицированный. В остальном винтовки системы Каркано имеют с винтовками Маннлихера очень мало общего.

    Итальянские солдаты на занятиях

    Винтовки М91 выпускались как в пехотном варианте, так и в вариантах карабинов. В 1938 году по опыту боев в северной Африке патрон 6,5×52 был признан недостаточно мощным, и на основе его гильзы был создан новый патрон калибра 7,35 мм с остроконечной оболочечной пулей. Под этот боеприпас был создан короткий вариант винтовки системы Carcano Modello 1938, призванный заменить как винтовки, так и карабины. Начало Второй Мировой войны помешало осуществить переход на новый боеприпас, и в 1940 году Итальянцы вернулись к патрону 6,5×52 как к основному. Выпущенные винтовки Modello 38 были перестволены под старый патрон, а часть пехотных винтовок Modello 91 была «укорочена» до стандарта Мodello 38 при сохранении исходного калибра. Некоторое количество винтовок системы Carcano было выпущено под немецкий патрон 7,92×57 Mauser, эти винтовки использовались в Итальянских частях воюющих в северной Африке.

    Варианты и модификации

    • Fucile di Fanteria Mod. 1891 — «пехотная винтовка образца 1891 года», принятая на вооружение в марте 1892 г. под патрон 6,5×52 мм. Общая длина: 1282 мм. Длина ствола: 780 мм. Вес: 3,78 кг. Питание обеспечивала пачка на 6 патронов. Прицел на 2000 м. Оружие снабжалось тесачным штыком.
    • Moschetto da Cavalleria Mod. 1891 — карабин, разработанный летом 1893 г. для кавалеристов и конных жандармов. Общая длина: 953 мм. Длина ствола: 450 мм. Вес: 3,06 кг. Прицел на 1500 м. Карабин Moschetto Mod. 1891
    • Moschetto Mod. 1891 per Truppe Speciali (Mod. 1891 TS) — карабин для сапёров, связистов и артиллеристов, появившийся в 1897 г. В целом, идентичен кавалерийской модели, но имеет вес 3,22 кг и штык тесачного типа.

    Конструкция

    Винтовки системы Каркано имеют продольно скользящий поворотный затвор. Запирание ствола осуществляется двумя боевыми упорами в передней части затвора, основание рукоятки затвора служит третьим (предохранительным) упором. Неотъемный коробчатый магазин вмещает шесть патронов в пачке, которая остается в магазине до израсходования всех патронов. После израсходывания патронов, пачка выпадает из него вниз через специальное окно под собственным весом. В отличие от оригинальной пачки системы Манлихера пачка системы Каркано может вставляться в магазин любой стороной. Ручной предохранитель расположен в задней части затвора, и имеет два положения, вверх (предохранитель включен) и вправо (огонь). Прицелы на винтовках образца 1891 — регулируемые, открытые, на винтовках образца 1938 года — открытые нерегулируемые, выставлены на дальность в 300 метров.

    Все винтовки и карабины, кроме кавалерийских, имели крепления для штатного штык-ножа. Кавалерийские карабины образца 1891 года имели неотъемные игольчатые штыки, складывавшиеся вниз и назад, под ствол.

    Штык-нож для карабина Carcano Mod. 1891 TS

    Еще одной любопытной особенностью oсoбеннoстью oружия былo тo, чтo oни имели прогрессивную нарезку ствола, то есть нaрезы с вoзрaстaющим шaгoм, крутизнa которых пoстепеннo увеличивaлaсь в нaпрaвлении дульного среза. С тaкими нaрезaми первoнaчaльнo экспериментирoвaл британский оружейник Метфoрд, нo вскoре oн oткaзaлся oт них, т.к. их дoстoинствa не кoмпенсирoвaли знaчительных труднoстей в прoцессе изгoтoвления oружия при тогдашних технологиях производства.

    Винтовки образца 1891 года имели стволы с прогрессивной нарезкой, начиная с 1938 года все винтовки как калибра 6,5 мм, так и калибра 7,35 мм, имели стволы с постоянным шагом нарезов.

    Интересно, что хотя абсолютное большинство армий мира следом за немцами перешло на остроконечные пули, итальянцы сохранили для своих патронов 6,5×52 мм тупоконечные пули. Это объясняется тем, что итальянские 6,5 мм пули имели большую поперечную нагрузку (отношение массы к пощади поперечного сечения пули), и как следствие — хорошую настильность траектории, а также давали малую отдачу.

    Итальянские альпийские стрелки, вооруженные 6,5-мм карабинами Carcano Moschetto Mod. 1891, на марше.

    Из мелких дефектов конструкции итальянской винтовки можно отметить недостаточно совершенную задержку затвора, простую шейку ложи и слишком широкие и тяжелые антабки для ремня.

    Эксплуатация и боевое применение

    Если на рубеже XIX и XX веков винтовка Каркано не только не уступала винтовкам других систем, но и превосходила по некоторым параметрам, то на момент вступления Италии во Вторую мировую войну она представляла собой морально устаревшее оружие. В какой-то степени история появления последних модификаций винтовки системы Каркано отражает состояние итальянской политики, экономики и военной промышленности того времени. Государство не только не смогло принять на вооружение ни один из предложенных вариантов нового оружия пехоты, в том числе и полуавтоматического, но и элементарно оказалось не в силах наладить производство винтовок под новый патрон калибра 7,35 мм.

    • Италия — основная итальянская винтовка времён Первой и Второй мировых войн. Итальянские солдаты с винтовками Carcano Mod. 1891
    • Болгария — в 1935 году Муссолини бесплатно подарил Болгарии 5 тыс. старых итальянских винтовок Carcano Mod. 1891 года и запас патронов к ним, которые были переданы на склады мобилизационного резерва болгарской армии; после начала Второй мировой войны началось увеличение численности болгарской армии, винтовки со складов мобилизационного резерва передали на вооружение формирующихся частей. В 1943 году некоторое количество итальянских винтовок по-прежнему находилось на вооружении вспомогательных охранно-полицейских формирований (в частности, сельской стражи).
    • Греция — трофейные винтовки и карабины состояли на вооружении партизан. Греческие партизаны в строю. Девушки вооружены трофейными итальянскими винтовками,
      третья девушка справа — 6,5-мм итальянским пулеметом Breda Mod. 30
    • Испания — в ходе войны в Испании трофейные винтовки Итальянского экспедиционного корпуса использовались республиканцами; после того, как в ходе сражения под Гвадалахарой в марте 1937 года в боях под Бриуэгой и Трихуэке были захвачены свыше 3 тысяч итальянских винтовок и более 5 млн. патронов к ним, итальянскими винтовками были полностью перевооружены несколько бригад республиканской армии.
    • Китай — в 1920-1930 гг. некоторое количество 6,5-мм итальянских винтовок и карабинов Carcano использовалось военизированными вооружёнными формированиями в Китае.
    • Третий рейх — после капитуляции и выхода из войны Италии в 1943 году итальянские части были разоружены немцами, их вооружение поступило в распоряжение немецкого военного командования.
    • Эфиопия — некоторое количество трофейных винтовок, захваченных в ходе войн 1895-1896 гг. и 1935-1936 гг., использовалось в эфиопской армии.
    • Югославия — после окончания первой мировой войны винтовки Carcano оставались на армейских складах мобилизационного резерва до оккупации Югославии в апреле 1941 года. В дальнейшем, эти винтовки использовались военизированными формированиями хорватских усташей и партизанами НОАЮ.

    Видео

    Стрельба из винтовки, обращение с оружием и прочее:

    Moschetto Mod. 1938 TS

    Ответы@Mail.Ru: FN2000 или М1000 (Даггер)?

    Ответы Mail.Ru Компьютерные и Видео игры Прочие Все вопросы

    Авто, Мото Автострахование Выбор автомобиля, мотоцикла Оформление авто-мото сделок ГИБДД, Обучение, Права Сервис, Обслуживание, Тюнинг ПДД, Вождение Прочие Авто-темы Автоспорт Бизнес, Финансы Макроэкономика Производственные предприятия Собственный бизнес Страхование Банки и Кредиты Недвижимость, Ипотека Бухгалтерия, Аудит, Налоги Остальные сферы бизнеса Долги, Коллекторы Знакомства, Любовь, Отношения Любовь Знакомства Отношения Расставания Дружба Прочие взаимоотношения Компьютеры, Связь Интернет Железо Программное обеспечение Прочее компьютерное Мобильные устройства Офисная техника Мобильная связь Образование Детские сады Школы ВУЗы, Колледжи Дополнительное образование Образование за рубежом Прочее образование Философия, Непознанное Мистика, Эзотерика Психология Религия, Вера Прочее непознанное Философия Путешествия, Туризм Самостоятельный отдых Документы Отдых в России Отдых за рубежом Прочее туристическое Семья, Дом, Дети Строительство и Ремонт Беременность, Роды Воспитание детей Мебель, Интерьер Домашняя бухгалтерия Домоводство Загородная жизнь Свадьба, Венчание, Брак Организация быта Прочие дела домашние Спорт Футбол Хоккей Экстрим Другие виды спорта Занятия спортом События, результаты Спортсмены Зимние виды спорта Стиль, Мода, Звезды Мода Светская жизнь и Шоубизнес Прочие тенденции стиля жизни Стиль, Имидж Темы для взрослых Другое О проектах Mail.ru Ответы Mail.ru Почта Mail.ru Прочие проекты Новости Mail.ru Агент Mail.ru Мой Мир Mail.ru ICQ Облако Mail.ru Красота и Здоровье Коррекция веса Здоровый образ жизни Врачи, Клиники, Страхование Болезни, Лекарства Косметика, Парфюмерия Баня, Массаж, Фитнес Уход за волосами Маникюр, Педикюр Детское здоровье Салоны красоты и СПА Прочее о здоровье и красоте Животные, Растения Домашние животные Комнатные растения Сад-Огород Дикая природа Прочая живность Города и Страны Вокруг света Карты, Транспорт, GPS Климат, Погода, Часовые пояса Коды, Индексы, Адреса ПМЖ, Недвижимость Прочее о городах и странах Общество, Политика, СМИ Общество Политика Прочие социальные темы Средства массовой информации Еда, Кулинария Закуски и Салаты Первые блюда Вторые блюда Напитки Десерты, Сладости, Выпечка Консервирование Торжество, Праздник Готовим детям Готовим в . Покупка и выбор продуктов На скорую руку Прочее кулинарное Фотография, Видеосъемка Обработка и печать фото Обработка видеозаписей Выбор, покупка аппаратуры Уход за аппаратурой Техника, темы, жанры съемки Прочее фото-видео Товары и Услуги Идеи для подарков Техника для дома Прочие промтовары Сервис, уход и ремонт Прочие услуги Досуг, Развлечения Хобби Концерты, Выставки, Спектакли Охота и Рыбалка Клубы, Дискотеки Рестораны, Кафе, Бары Советы, Идеи Игры без компьютера Прочие развлечения Новый Год День Святого Валентина Восьмое марта Наука, Техника, Языки Гуманитарные науки Естественные науки Лингвистика Техника Работа, Карьера Написание резюме Подработка, временная работа Кадровые агентства Отдел кадров, HR Профессиональный рост Смена и поиск места работы Обстановка на работе Трудоустройство за рубежом Прочие карьерные вопросы Гороскопы, Магия, Гадания Гороскопы Гадания Сны Прочие предсказания Магия Юридическая консультация Административное право Гражданское право Конституционное право Семейное право Трудовое право Уголовное право Финансовое право Жилищное право Право социального обеспечения Военная служба Паспортный режим, регистрация Прочие юридические вопросы Юмор Золотой фонд Искусство и Культура Музыка Литература Кино, Театр Живопись, Графика Архитектура, Скульптура Прочие искусства Компьютерные и Видео игры Прочие Браузерные Клиентские Консольные Мобильные Программирование Другие языки и технологии Java JavaScript jQuery MySQL Perl PHP Python Веб-дизайн Верстка, CSS, HTML, SVG Системное администрирование Домашние задания Другие предметы Литература Математика Алгебра Геометрия Иностранные языки Химия Физика Биология История География Информатика Экономика Русский язык Обществознание Плесский колледж бизнеса и туризма Компания «Azimyt-K»

    Mail.RuПочтаМой МирИгрыНовостиЗнакомстваПоискВсе проекты Вход в личный кабинет Помощь Обратная связь Полная версия Главная Все проекты

    Читать еще:  Реактивный пехотный огнемёт РПО «Шмель» (СССР)
    Ссылка на основную публикацию
    Статьи c упоминанием слов:

    Adblock
    detector
