Оружие боевых пловцов

Еще в 1970-х годах на вооружение боевых пловцов советского ВМФ были приняты уникальные образцы подводного оружия – пистолет СПП-1 и автомат АПС. Разработаны они были конструкторами Центрального научно-исследовательского института точного машиностроения (ЦНИИточмаш), сегодня входящего в структуру Ростеха.

Так как обычные пули не умеют «плавать» и дальность выстрела в воде может достигать всего лишь нескольких метров, для подводных пистолетов и автоматов специалистами ЦНИИточмаша были созданы специальные патроны-иглы. Это оружие до сих пор в модернизированном виде успешно используется российскими боевыми пловцами.

Оружие, ножи, снаряжение, фонари

Водная среда диктует совершенно особые условия для любой деятельности человека под водой. Тем более это относится к боевой деятельности. Естественно предположить, что с тех времен, когда боевые действия стали вестись на море, ряд боевых задач возлагался на одиночных пловцов или группы таких пловцов. В СССР работы по созданию комплекса подводного оружия были развернуты в конце 1960 годов. В начале 1970 годов принимаются на вооружение подводный пистолет СПП-1 и автомат подводный специальный АПС.

Автомат подводный специальный АПС и подводный пистолет СПП-1, оружие боевых пловцов, боевые свойства и характеристики.

В современном понимании отряды боевых пловцов (пловцов-диверсантов) были сформированы в первой половине двадцатого века в Италии (1935 год), Англии и других государствах. В настоящее время существуют подразделения SEAL («тюлени», США), COMSUBIN (Италия), SBS (Великобритания), K (Германия) и ряд других.

Начало формирования отрядов боевых пловцов как частей специального назначения Советского Военно-морского флота в разных источниках относят к концу 1950 годов. Первая часть СпН ВМФ была создана на Черноморском флоте. Как отмечается в печати, позже подобные отряды появились на Балтийском, Северном, Тихоокеанском флотах. Боевые пловцы есть не только в ВМФ, но и в других силовых ведомствах и структурах.

В СССР задачи противодействия диверсионным силам и задачи диверсионные, как противоположные по сути, решались разными подразделениями. Первый отряд по борьбе с подводными диверсионными силами и средствами (ПДСС) в СССР был сформирован во второй половине 1960 годов на Черноморском флоте.

Однако с самого начала на вооружении боевых пловцов разных армий было так или иначе устроенное оружие ближнего действия, эффективное при непосредственном сближении с противником. Вода, помимо прочих особенностей, в 800 раз плотнее воздуха.

И долгое время об огнестрельном подводном оружии, компактном, дальнобойном многозарядном и простом в обращении, можно было только мечтать. В разных странах велись разработки, в основном основанные на реактивном принципе метания снаряда.

Подводный автоматный комплекс из 5,66-мм автомата АПС (автомат подводный специальный) и 5,66-мм патронов МПС.

Подводный автоматный комплекс состоит из 5,66-мм автомата АПС (автомат подводный специальный) и 5,66-мм патронов МПС с пулями большого удлинения. В дополнение к основному патрону разработан патрон МПСТ с трассирующей пулей. Автомат подводный специальный АПС является личным оружием пловца-аквалангиста и предназначен для поражения подводных и надводных целей. А также для защиты от морских хищников.

Одно из главных отличий комплекса от обычного оружия заключается в устройстве боеприпасов и связанных с этим особенностях устройства автомата. Пуля патрона МПС представляет собой стальной стержень с сужением головной части в форме двойного усеченного конуса.

Патрон МПС для автомата подводного специального АПС.

Длина пули — 120 мм, масса — 20,3-20,8 г. Гильза патрона — традиционной конструкции. В ней помещен метательный пороховой заряд, выбрасывающий пулю из ствола и приводящий в действие автоматику оружия. Основанную на использовании энергии газов, отводимых из отверстия в стенке ствола.

Стабилизация пули в воде осуществляется за счет образования вокруг пули при движении кавитационной полости. Формирование и удержание кавитационной полости обеспечиваются соответствующим подбором формы и размеров пули и ее скорости. Ствол автомата — гладкий, не имеющий нарезов. Пуля механически не взаимодействует со стволом. На воздухе пуля не стабилизируется.

Необычный калибр 5,66 мм для автомата АПС, имеет довольно простое объяснение. Боеприпасы автомата созданы с использованием стандартной стальной гильзы 5,45-мм отечественного автоматного патрона. 5,45-мм — калибр нарезных стволов по полям. Диаметр 5,45-мм стволов по нарезам — 5,66 мм. Таков же и номинальный диаметр ведущей части пуль 5,45-мм автоматных патронов.

Диаметр стальной пули автомата АПС соответствует наружному диаметру пули патрона 5,45х39. Но поскольку пуля МПС не врезается в нарезы, калибр ствола автомата АПС соответствует наружному диаметру пули и имеет соответствующее обозначение — 5,66 мм. Начальная скорость пули на воздухе — 365 м/с. Начальная скорость пули на глубине 5 метров — 240-250 м/с. Длина патрона — 150 мм. Масса патрона — 27-28 г.

Дальность поражения цели с автомата подводного специального АПС под водой.

Поражающая способность пули автомата подводного специального АПС зависит от глубины погружения. На глубинах до 5 метров дальность убойного действия составляет 30 метров. На глубине 40 метров — снижается до 10 метров. Во всех случаях дальность убойного действия под водой превосходит дальность видимости цели.

На дистанции более 15 метров кучность при стрельбе из подводного автомата АПС заметно снижается. И, вероятно, это обстоятельство в сочетании с часто плохой видимостью под водой привело к необходимости включения в боекомплект патрона МПСТ с трассирующей пулей, позволяющего корректировать стрельбу по трассам.

Принцип действия и устройство автомата подводного специального АПС.

Автоматика подводного автомата АПС работает за счет использования энергии пороховых газов, отводимых из отверстия в канале ствола. Для обеспечения работы оружия и под водой, и на воздухе — средах столь разной плотности — газоотводный узел снабжен регулятором. С его помощью можно изменять количество отводимых газов и соответственно скорость движения подвижных частей.

Однако при стрельбе на воздухе живучесть автомата АПС резко снижается и составляет 180 выстрелов (под водой — 2000 выстрелов). Спусковой механизм с задним шепталом, позволяет вести одиночный и непрерывный огонь. Ударный механизм — ударниковый. Запирание ствола осуществляется поворотом затвора.

Хотя кинетическая энергия пуль достаточна для поражения противника на дистанции 100 метров на воздухе, попадание в противника на такой дальности нестабилизированным кувыркающимся стержнем невозможно. Практически огонь на поражение можно вести на значительно меньшей дистанции либо в упор.

Значительные габариты патронов по длине приводят к необходимости введения в конструкцию оружия дополнительных устройств, обеспечивающих его надежную работу. Магазин автомата имеет в передней части пружинные захваты, препятствующие перекосу патронов пулями вверх, и разделитель патронов.

В ствольной коробке помещен отсекатель, препятствующий одновременной подаче в патронник нескольких патронов. Необычная форма магазина объясняется тем, что пружина подавателя в сравнении с патронами имеет имеет небольшую длину.

Масса автомата без магазина — 2,46 кг. Автомата со снаряженным магазином — 3,7 кг. Масса магазина без патронов — 0,57 кг. Длина автомата со сложенным плечевым упором — 615 мм. С выдвинутым плечевым упором — 832 мм. Емкость магазина — 26 патронов. Темп стрельбы — 500 выстрелов в минуту. В комплект автомата входят два магазина и принадлежность.

4,5-мм четырехствольный неавтоматический специальный пистолет подводный СПП-1.

Пистолетный комплекс состоит из 4,5-мм четырехствольного неавтоматического пистолета СПП-1 (СПП-1М) и 4,5-мм патронов СПС. Пистолет СПП-1М (специальный пистолет подводный) является личным оружием пловца-аквалангиста. Устройство патронов аналогично вышеописанным автоматным для АПС.

Гильза патрона оригинальная латунная, с закраиной. Длина гильзы — 40 мм. Патрона — 145 мм. Длина пули — 115 мм. Масса пули — 13,2 г. Масса патрона — 17,5 г. Начальная скорость пули на воздухе — 250 м/с. Поражающая способность пули на глубине 5 метров — 17 метров, на глубине 20 метров — 11 метров.

Подводный пистолет СПП-1 (СПП-1М) — несамозарядный, четырехствольный. Стволы объединены в блок, при открывании откидывающийся вниз. Пистолет снабжен самовзводным УСМ и допускает ведение одиночного огня. При каждом выстреле ударник поворачивается и под воздействием курка разбивает капсюль очередного патрона. Пистолет заряжается с помощью обоймы, в которой жестко закреплены четыре патрона.

Таким образом обойма является ускорителем заряжания, сходным по принципу с револьверными обоймами. Четыре патрона одновременно вкладываются в стволы. Боекомплект пистолета — 16 патронов, снаряженных в обоймы. Заряженный пистолет переносится в кобуре. Три снаряженные обоймы (12 патронов) помещаются в специальных герметичных металлических пеналах.

В комплект пистолета СПП-1 (СПП-1М) входят кобура из искусственной кожи, три герметичных пенала для трех обойм, десять обойм, приспособление для снаряжения обойм патронами, поясной ремень, шомпол, масленка.

Масса пистолета — 950 г. Длина пистолета — 244 мм. Пистолет СПП-1М отличается от пистолета СПП-1 увеличенным проемом спусковой скобы для возможности стрельбы в трехпалых утепленных рукавицах и устройством УСМ.

Подводными автоматами АПС и подводными пистолетами СПП-1М были вооружены боевые пловцы, обеспечивавшие охрану ракетного крейсера «Киров» у берегов Мальты во время встречи на нем в 1989 году президентов Джорджа Буша и Михаила Горбачева.

Стрелковое оружие против подводных диверсантов

В 1953 году, в разгар Холодной войны, в Военно-морском флоте СССР были сформированы пять разведывательных пунктов специального назначения, однако на вооружении боевых пловцов не было подводного стрелкового оружия. Вскоре в Центральном научно-исследовательском институте точного машиностроения (ЦНИИТОЧМАШ) закипела работа над одними из самых уникальных советских разработок в области стрелкового оружия.

«Моруж» — морское оружие

За разработку подводного оружия для ВМФ взялся климовский ЦНИИТОЧМАШ. В 1967 году начались опытно-конструкторские работы (ОКР) «Моруж» (Морское ОРУЖие), получившие шифр ВМФ «Б-VI-307». В западных специализированных изданиях того времени уже была опубликована информация о разработках подводных пистолетов, таких как американский «Лансджет» и немецкий МВВ. Боеприпасы к ним по конструкции были аналогичны охотничьим, но с дополнительным реактивным двигателем.

Одним из первых в Климовске работу над пистолетом начал Д.И. Ширяев, который пошёл по аналогичному пути. Только патрон калибра 7,62-мм стал активно-реактивным — он выстреливался из нарезного ствола четырёхствольного пистолета и во время движения под водой вращался вокруг свой оси. Пистолет Ширяева получился мощнее «американца», но на глубинах более 20 м пуля, выпущенная из него, стремительно теряла устойчивость. Вскоре от разработки активно-реактивных патронов пришлось отказаться в пользу более простых, почти не уступающих по характеристикам западным боеприпасам.

В институте посчитали более перспективной разработку группы конструкторов под руководством В.В. Симонова. Группой Симонова были созданы шестиствольный револьвер АО-42 и четырёхствольный пистолет АО-45. В качестве пули к патрону испытывались несколько вариантов турбовинтовых и гидростабилизированных конструкций калибром от 5,5 до 7,5 мм. Наилучших результатов удалось добиться с 4,5-мм пулями турбинного типа разработки И.П. Касьянова. В 1971 году пистолет и патрон были приняты на вооружение ВМФ под наименованиями СПП-1 и СПС соответственно.

Неавтоматический пистолет СПП-1 представляет собой блок с четырьмя гладкими стволами, шарнирно соединённый с основанием, рукояткой и ударно-спусковым механизмом. Четыре патрона, скреплённые обоймой, одновременно заряжаются в откинутый блок стволов. Стрельба ведётся из каждого ствола поочерёдно, после чего извлекается обойма со стреляными гильзами. В 1979 году пистолет прошёл модернизацию: в СПП-1М изменился ударно-спусковой механизм и увеличилась спусковая скоба.

Очередью под водой

Вскоре после начала разработки и первых успешных результатов испытаний опытных образцов подводного пистолета по заказу ВМФ были открыты ОКР «Моруж-2» по созданию подводного пулемёта (шифр — «Б-VI-312»). Столь мощное оружие предназначалось для вооружения экипажей сверхмалых подлодок типа «Тритон». Пулемёт должен был поражать пловцов-аквалангистов на глубинах до 40 м, причём на глубине 20 м — с дистанцией поражения не менее 15 м.

В первую очередь для этого в ЦНИИТОЧМАШ занялись разработкой патрона. Была выбрана пуля калибра 5,65 мм (позднее — 5,66 мм) и длиной 120 мм, которая помещалась в гильзу автоматного патрона 5,45×39 мм. К 1971 году патрон приобрёл окончательный вид с носовой частью пули в виде тупоконечного усечённого конуса. Дальность стрельбы определялась возможностью пробития 25-мм сосновой доски, а значит, шансов у подводного диверсанта оставалось немного.

Читать еще: Пистолеты из пластика на 3D принтере. Часть 2: Револьверы

В тульском ЦКИБ СОО для нового патрона был разработан опытный пулемёт ТКБ-0110 конструкции А.Т. Алексеева с питанием из замкнутой ленты на 29 патронов с автоматикой на основе отдачи свободного затвора. Отрабатывались варианты с гладким и нарезным стволами. Однако, как и в истории с подводным пистолетом, от нарезного оружия было решено отказаться. Выяснилось, что эффект кавитации (разрежение воды вокруг пули с образованием каверны) под водой даёт результаты, сравнимые с классическим вариантом обеспечения стабилизации полёта пули (вращением вокруг своей оси).

Свой вариант пулемёта АГ-026 аналогичной конструкции разработали и в климовском ЦНИИТОЧМАШ под руководством П.А. Ткачёва. Затвор пулемёта был соединён зубчатым зацеплением с двумя массивными маховиками, дающими необходимую задержку в отпирании затвора после выстрела и в итоге снижающими сопротивление воды. Стрельба производилась с заднего шептала прямой подачей патрона из замкнутой ленты на 26 патронов, находящейся в магазине. Перезаряжание пулемёта в случае осечки производилось вручную вращением маховиков, а осечённый патрон при этом вставлялся в ленту. Пулемёт имел массу 4,85 кг и длину 585 мм.

Государственных испытаний пулемёты не выдержали, не удовлетворив требованиям тактико-технического задания. От дальнейшей доработки оружия было решено отказаться в пользу более лёгкого ручного автоматического подводного оружия. В дальнейшем разработки подводных пулемётов продолжались до 1986 года — например, известно о попытках создания крупнокалиберных береговых подводных пулемётов.

В 1971 году в ЦНИИТОЧМАШ в инициативном порядке начали разработку ручного автоматического оружия для боевых пловцов. Успешно закончив разработку подводного пистолета, Симонов взялся за конструирование пистолета-пулемёта под патрон СПС. Заводские испытания пистолета-пулемёта М3 показали удовлетворительную кучность.

Дальнейшая доработка автоматического оружия проходила в рамках ОКР «Моруж-3». Было решено продолжить работы под уже созданный и отработанный автоматный патрон. Так появился автомат АГ-022, который сконструировал всё тот же Симонов. В 1975 году автомат подводный специальный АПС и патрон МПС были приняты на вооружение ВМФ СССР. В дальнейшем в боекомплект автомата добавился трассирующий патрон МПСТ.

И под водой, и на суше

Главным недостатком подводного автоматического оружия из-за особенностей конструкции пули и гладкого ствола являлось невысокие показатели дальности стрельбы на суше. До и после погружения пловец был практически не защищён на дистанции свыше 30 м. Одним из первых эту проблему попытался решить преподаватель Тульского артиллерийского инженерного института Ю.С. Данилов. Автомат АСМ-ДТ представлял собой АПС с нарезным стволом калибра 5,45 мм и возможностью использовать патроны и магазины как от подводного АПС, так и от сухопутного АК-74. Первые работы над автоматом Данилов начал ещё в 1991 году, а в 2000 году двухсредное оружие проходило испытания на полигоне Министерства обороны. В дальнейшем оружие было доработано в формате «булл-пап» и дополнено новым видом патронов. Так появился автомат АДС и патроны ПСП. Примерно в то же время в той же Туле, но уже в КБП был разработан свой булл-пап-автомат АДС под совсем другие патроны ПСП.

Главным отличием разработки конструкторов КБП стал новый подводный патрон. Пуля ПСП (аналогичная по конструкции МПС) длиной всего 53 мм помещена большей частью внутрь гильзы таким образом, чтобы длина патрона соответствовала стандартному 7Н6. Благодаря этому как на суше, так и под водой боепитание автомата АДС происходит из стандартных магазинов для патронов 5,45×39 мм. При смене среды с воздушной на водную или наоборот водолазу достаточно заменить магазин, снаряжённый нужным типом патронов. Модель стала доработкой автомата 5,45А-91, разработанного туляками ранее.

Как оказалось, идеи Данилова были не единственными среди военных специалистов. На Ржевском полигоне (войсковая часть 33491) А.В. Шевченко разработал целое семейство двухсредного оружия на базе автоматов Калашникова: 5,45×39-мм «Морской лев», «Капилляр», «Барракуда», «Шквал», «Штиль»; 7,62×39-мм «Барс»; 9-мм «Шторм»; пистолеты-пулемёты «Гепард», «Рысь». Первые разработки Шевченко стали продолжением работ Данилова. Затем было разработано новое семейство оружия для подводных патронов, аналогичных по конструкции тульскому ПСП в различных калибрах (вплоть до 9×39 мм). Оружие и патроны разработки Шевченко сейчас демонстрируются на выставках под вывеской Балтийского ГТУ «Военмех» и предлагаются в качестве гражданского оружия для борьбы с крупными хищными животными в водной среде.

Как уже говорилось ранее, тульское КБП перехватило инициативу разработки двухсредного оружия и смогло предложить силовым структурам многофункциональный подводно-надводный стрелковый комплекс с автоматом АДС, патронами ПСП и ПСП-УД, подствольным гранатомётом, глушителем, приспособлением для стрельбы холостыми патронами и возможностью установки дополнительных приспособлений. Сейчас АДС состоит на вооружении боевых пловцов Министерства обороны, МВД и ФСБ. КБП также предлагает двухсредный пистолет ГШ-18, стреляющий подводными патронами СЦ-172. Пуля такого патрона имеет 9-мм поддон и сердечник калибра 4,5 мм. Поддон позволяет вести стрельбу из обычного ствола девятимиллиметрового пистолета поражающим элементом меньшего калибра. Сразу после вылета из канала ствола поддон разделяется на две половины и не участвует в поражающем действии пули.

Второе поколение подводного оружия

По боевым характеристикам двухсредное оружие всё же уступает СПП-1М и АПС при стрельбе под водой, а значит, ставить крест на подводной классике ещё рано. Если двухсредный автомат смог потеснить своего подводного «старшего брата», то создать аналог пистолета под патрон в габаритах стандартного, столь же хорошо стреляющий под водой, пока не удалось.

В 1997 году управление противолодочного вооружения ВМФ РФ открыло ОКР «Лаба» по созданию нового подводного пистолета СПП-2 с неподвижным блоком стволов. Главной задачей, которую решали конструкторы, было увеличение практической скорострельности. Этого удалось достичь расположением рядом двух блоков из четырёх стволов каждый — по сути, получился восьмиствольный вариант пистолета СПП-1. Стрельба ведётся поочерёдно сначала из левого блока стволов (ударно-спусковой механизм правого при этом работает вхолостую), а затем из правого. Был доработан и патрон, пуля которого стала обладать устойчивым полётом как в воде, так и в воздухе, а также на границе этих сред. Официальные результаты ОКР пока неизвестны, но в 2008-2009 годах Министерство обороны РФ планировало закупку не менее 80 пистолетов СПП-2 и 18 700 патронов ПУ.

СПП-1 и АПС до сих пор остаются уникальными образцами оружия. Если у пистолета СПП-1 есть достойные конкуренты в лице американского Mk.1 Mod.0 и немецкого P11, то автомат АПС по сей день не имеет аналогов. Свои копии АПС сделали в Китае (QBS-06) и Индонезии (SSBA), о разработках двухсредного оружия у западных конкурентов ничего не известно, поэтому именно подводное советское оружие заслуживает использования набившего оскомину клише — «Не имеет аналогов».

Убойные «стрелялки» российских «ихтиандров»

Концы в воду

Схватка диверсантов и бойцов подразделения по борьбе с подводными диверсионными силами и средствами (ПДСС) — это легкие водовороты на поверхности моря. А что творится на глубине — об этом лучше не знать пацифистам и людям со слабой психикой. Подводные схватки скоротечны и предельно жестоки. Правил нет.

Взмахи рук с ножами, перерезанные шланги дыхательных трубок, выстрелы в упор, короткие очереди — и концы в воду, на корм акулам и крабам.

В конце 1960-х годов ЦНИИ точного машиностроения получил от Минобороны СССР конкретную задачу — сконструировать надежное и эффективное стрелковое оружие для подводной стрельбы. В 1971-м боевые пловцы диверсионно-разведывательных подразделений советского Военно-морского флота получили на вооружение четырехствольный пистолет СПП-1 калибра 4,5 мм, а в 1975-м — автомат АПС калибра 5,66 мм.

Гарантированно убить противника из этого пистолета можно на расстоянии 5-15 метров. Стреляет он 10-сантиметровыми пулями-иглами.

Подводный пистолет СПП-1 (специальный пистолет подводный) имеет четыре гладких ствола, попарно закрепленных в единый блок. Пистолет оснащен самовзводным ударно-спусковым механизмом, который позволяет быстро открывать огонь. Масса СПП-1 — 0,95 кг.

Выстрелы из пистолета производятся поочередно из каждого ствола. При этом боевой курок каждый раз поворачивается на 90 градусов по часовой стрелке. Заряжание СПП-1 осуществляется четырьмя 4,5-мм патронами СПС, жестко скрепленными обоймой.

Зарубежными специалистами неоднократно представлялись модели пистолетов для стрельбы под водой, но по эффективности и надежности они во много раз уступают СПП-1. Например, пуля, выпущенная из российского пистолета, сохраняет убойную силу на расстоянии до 17 метров, в то время как у лучших зарубежных образцов эта характеристика едва превышает 10 метров.

Автоматического оружия, предназначенного для стрельбы под водой, за рубежом и вовсе не смогли создать. Наш АПС (автомат подводный специальный) предназначен для вооружения боевых пловцов и, кроме того, может устанавливаться на подводных средствах их передвижения. Скорострельность в воде — до 500 выстрелов в минуту. Масса снаряженного автомата составляет 3,4 кг, без патронов и магазина — 2,46 кг. Длина — 614 мм, ширина — 65 мм, высота -187 мм.

Стрельбу из этого уникального автомата можно вести короткими (3-5 выстрелов) и длинными (10 выстрелов) очередями или одиночными выстрелами. Подача 5,66-мм патронов МПС при стрельбе производится из коробчатого магазина оригинальной конструкции, его емкость — 26 патронов.

Ресурс АПС — 2.000 выстрелов под водой или 180 выстрелов на воздухе. Помимо стандартного боеприпаса МПС в боекомплект также входит трассирующий патрон МПСТ для корректирования стрельбы.

Уникальный АДС

Штатное подводное оружие наших боевых пловцов — при всей своей уникальности и надежности — имело один существенный недостаток: «работать» им с максимальной эффективностью можно было лишь под водой. На воздухе огневая мощь и автомата АПС, и пистолета СПП-1 невысока. А «ихтиандрам», если начнется война, надо работать в двух средах: кроме подводных схваток с диверсантами противника захватывать причальные стенки в чужих портах и подниматься на палубы вражеских кораблей.

В 2013 году на вооружение спецподразделений российского ВМФ был принят АДС (автомат двухсредный специальный). Первый в мире автомат для спецназа, которым можно эффективно «работать» в двух средах, разработали тульские оружейники из Конструкторского бюро приборостроения имени академика А.Г. Шипунова.

АДС — это вообще-то не просто автомат, а стрелково-гранатометный комплекс для спецподразделений боевых пловцов. Выполненный по компоновке булл-пап (спусковой крючок вынесен вперед и расположен перед магазином и ударным механизмом), АДС снабжен переключателем режимов работы газоотводного механизма «вода-воздух», 40-мм подствольным гранатометом, комбинированными посадочными местами для всех типов прицелов.

Патрон 5,45×39 мм (ПСП и ПСП-У — для подводной стрельбы, 7Н6, 7Н10 и 7Н22 — для стрельбы на воздухе). Скорострельность — 600-800 выстрелов в минуту. Прицельная дальность — 600 метров на суше, 25 — в воде. АДС превосходит АК-74М и АПС по кучности стрельбы на воздухе и под водой соответственно.

«Катран» и «Морской дьявол»

Бой под водой может происходить и без огнестрельного оружия — на ножах.

Российские боевые пловцы вооружены специальным многофункциональным холодным оружием. Рукоять ножа «Катран» снабжена поперечным рифлением и развитой металлической гардой с подпальцевым выступом для надежного хвата рукой. Клинок длиной 180 мм выполнен из коррозиестойкой стали и имеет отверстие для совместного использования с ножнами в виде кусачек.

Есть и другой вариант ножа для подводного спецназа — «Морской дьявол». От «Катрана» он отличается ножнами без кусачек и пилой специфичной формы на клинке. Такая способна «брать» и мягкие волокнистые материалы, и металл. Боевое предназначение — перерезать водолазные шланги, армированные проволокой.

«Амфора»

Помимо уникального оружия наши морские спецназовцы сегодня имеют уникальные же средства жизнеобеспечения и экипировку.

Дыхательный аппарат недавно разработанного российскими учеными инженерами новейшего водолазного комплекта «Амфора» позволяет боевому пловцу опускаться на глубины до 40 метров и выполнять боевые задачи в диапазоне температур от 0 до +35 градусов по Цельсию.

В состав подводного снаряжения входит имеющий четвертую степень защиты бронежилет «Корсар-Б». Одновременно он служит подвесной системой для емкости с дыхательной смесью, оружия и снаряжения, в состав которого входят специальный нож, фонарь, компас, ласты и прибор подводной беспроводной акустической связи.

Читать еще: Топ-10 самого известного стрелкового оружия Ижевского завода

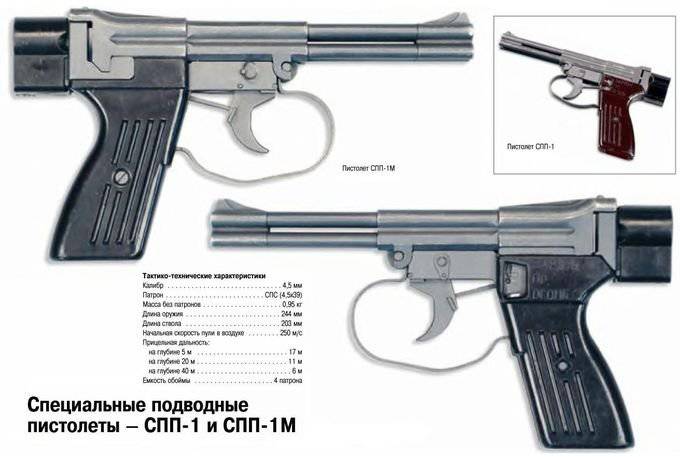

Специальный подводный пистолет СПП-1 и СПП-1М, 1970, Россия

Тактико-технические характеристики СПП-1М
УСМ — только двойного действия
Калибр, мм — 4.5х40R
Тип патронов — СПС
Длина, мм — 244
Ширина, мм — 37
Высота, мм — 136
Длина ствола, мм — 203
Вес без патронов, г — 950
Вес с патронами, кг — 1.03
Начальная скорость пули, м/с — 250 на воздухе
Емкость магазина — 4 патрона, заряжаемых в отдельные стволы
Убойная дальность стрельбы:
на глубине до 5 метров, м — 17
на глубине до 20 метров, м — 11
на глубине до 40метров, м — 6
на воздухе, м — 20

Первые исследования возможности создания подводного пистолетного вооружения были начаты советскими оружейниками еще в 1966 году. Сложность и неординарность задачи заключалась в том, что отечественных и зарубежных аналогов подводного стрелкового вооружения не было, практически отсутствовали научно-теоретические разработки подобного оружия и боеприпасов.

Основная проблема заключалась в невозможности создания полноценного огнестрельного подводного оружия. Это было связано с тем, что стрельба под водой обусловлена двумя негативными факторами: высокой плотностью воды (в 800 раз выше, чем воздуха) и заполнением канала ствола водой.

Специальный подводный пистолет СПП-1 был разработан в ЦНИИТочМаш в конце шестидесятых годов конструкторами Кравченко и Сазоновым для вооружения боевых пловцов ВМФ СССР.

Так как обычные пули в воде теряют эффективность уже на самых малых дальностях (менее 1 метра), для подводного оружия были разработаны специальные боеприпасы 4,5х40 R, стреляющие иглообразными пулями большого удлинения.

Подводный пистолет СПП-1 по своей конструкции уникален, несмотря на то, что он представлял собой простой четырехствольный пистолет, открывающийся с казенной части. Пистолет СПП-1 имел блок из четырех гладких стволов, шарнирно закрепленных на рамке и вращающихся вокруг ее цапф. Для перезаряжания блок стволов откидывался на шарнире вниз, а запирался на нижний крюк и защелку.

Выстрелы из пистолета производились поочередно из каждого ствола. Самовзводный ударно-спусковой механизм обеспечивал последовательную стрельбу. Ударник был смонтирован на вращающемся основании и при каждом нажатии на спусковой крючок взводился и проворачивался на четверть оборота, подходя к следующему стволу. Усилие спуска самовзводом составляло 3,5 кгс.

Экстракция стреляных гильз как таковая отсутствует. Четыре патрона для одновременного заряжания были жестко объединены в один блок с помощью плоской стальной обоймы, которая вставлялась в стволы с казенной части и извлекалась из них вручную. Стреляные гильзы также одновременно извлекались из стволов, скрепленные обоймой. При отпирании блока стволов экстрактор сдвигал обойму со стреляными гильзами назад, облегчая и несколько ускоряя перезаряжание: под водой процесс перезаряжания занимал примерно 5 секунд.

Флажковый предохранитель был смонтирован на рамке слева и имел три положения: верхнее «ЗАРЯЖ», среднее «ПР» и нижнее «ОГОНЬ». При переводе предохранителя в верхнее положение происходит отпирание блока стволов для перезарядки оружия.

Рукоятка пистолета — пластиковая, пустотелая. С левой стороны в углублении рукоятки, позади спусковой скобы, расположен флажковый предохранитель. Открытые прицельные приспособления состояли из нерегулируемых мушки и целика.

Для заряжания пистолета патронами предохранитель устанавливается в положение «ЗАРЯЖ», при этом открывался блок и можно было осуществить заряжание через казенную часть.

После того как стволы были заперты и предохранитель поставлен в положение «ОГОНЬ», из пистолета СПП-1 можно было вести огонь.

Когда предохранитель стоит в среднем положении, спусковой механизм и боевая пружина блокируются. При нажатии на спусковой крючок рычаг передавал усилие и взводил курок, сжимая боевую пружину. Спусковой крючок, продолжая движение назад, заходил в паз и поворачивал ударник на 90 градусов по часовой стрелке. Как только ударно-спусковой механизм совмещался с осью ствола, он фиксировался в этом положении и курок отпускался. Происходил выстрел.

Каждый пистолет СПП-1 комплектовался десятью обоймами для патронов, принадлежностями, закрытой кобурой из искусственной кожи, приспособлением для заряжания патронов в обоймы, поясным ремнем для ношения и тремя металлическими пеналами для снаряженных обойм, шомпол для чистки и разборки, масленка. Носимый боекомплект боевого пловца составлял 16 патронов СПС, или четыре снаряженные обоймы.

В процессе отработки пистолета была успешно решена проблема обеспечения коррозионной стойкости деталей оружия при эксплуатации в агрессивной среде (морской воде) за счет применения защитного коррозионностойкого покрытия, разработанного в ЦНИИТОЧМАШе.

Пистолет СПП-1 оказался очень надежным и эффективным, а именно эти качества и необходимы стрелковому оружию, стоящему на вооружении армии. На предельных дальностях стрельбы в воде подводный пистолет обеспечивал поражение пловца, одетого в гидрокомбинезон с поролоновым утеплителем, а также пробивал оргстекло толщиной 5 мм.

Кучность стрельбы на дальность до 50 м составляла r100–15 см. Заслуживает внимания и тот факт, что обучение боевых пловцов стрельбе из подводного пистолета можно осуществлять на суше.

Для обучения боевых пловцов стрельбе из пистолета СПП-1 на берегу блок гладких стволов в нем можно было заменить на 4 нарезных ствола, рассчитанных на использование обычных 5,45х39 автоматных патронов 7Н6.

В то же время при его эксплуатации были выявлены отдельные недостатки, что привело к его частичной модернизации. В 1979 году появилась его усовершенствованная модель — пистолет СПП-1М, отличающийся от своего прототипа модернизированным ударно-спусковым механизмом, в том числе — наличием специальной пружины, которая облегчила усилие на спуске, и сильно выгнутой вперед увеличенной спусковой скобой, в которую свободно входил указательный палец боевого пловца-аквалангиста в утепленных перчатках.

Безотказность автомата гарантируется при эксплуатации в любых климатических условиях в интервале температур от –10°С до +40°С (перед погружением).

Выпуск пистолетов СПП-1М налажен так же и на Тульском оружейном заводе.

АПС-5: Автомат Подводный Специальный

В 1970 году ЦНИИточмаш начал работы по созданию подводного автомата. АПС-5 принят на вооружение в 1975 году. Его серийное производство было освоено на Тульском оружейном заводе. При этом уникальный автомат был рассекречен только в 1993 году и впервые представлен на оружейной выставке IDEX в Абу-Даби.

Под водой длинная пуля калибра 5,66 мм поражает цель на дальности 30 метров при глубине погружения 5 метров. Дальность ведения огня понижается с глубиной: 20 метров на глубине 20 метров и всего 10 метров на 40-метровой глубине.

Автомат может стрелять как одиночными выстрелами, так и очередями. При необходимости его можно использовать и на суше, но практически только для самообороны. Во-первых, дальность действия на воздухе невелика – не более 100 метров. Во-вторых, ресурс автомата рассчитан на водную среду и на суше расходуется слишком быстро – без воды вместо 2000 расчетных выстрелов прочности деталей хватит лишь на 180.

Характеристики АПС-5

Масса 2,46 кг (без магазина); 3,7 кг (со снаряженным магазином)
Длина 832/615 мм с разложенным/сложенным прикладом
Патрон 5,66×39 мм МПС, МПСТ
Калибр 5,66 мм
Скорострельность 500 выстрелов/мин (в водной среде)
Максимальная дальность:
30 м (на глубине 5 м)
20 м (на глубине 20 м)
10 м (на глубине 40 м)
100 м (в воздушной среде)
Вид боепитания коробчатый магазин на 26 патронов

Стрелковое оружие против подводных диверсантов

«Моруж» — морское оружие

Очередью под водой

Читать еще: Миноискатель AN-19/2 (Австрия)

И под водой, и на суше

Второе поколение подводного оружия

Советский прорыв – создание пистолета

После двух лет самостоятельных исследований, в 1968 году ведущие конструкторы ЦНИИТОЧМАШ выдвинули предложение своему руководству и руководству страны в целом о создании подводного пистолета. Управление противодиверсионных служб ВМФ СССР подержало инициативу и направило финансирование на разработку. Так создание пистолета вошло в свою активную фазу.

Спустя ещё 3 года, готовый экземпляр был принят на вооружение и стал массово выпускаться для боевых пловцов всех флотов. Каким же стал подводный пистолет, которым пользуются до сих пор?

Конструктивно пистолет представлял собой стандартные узнаваемы формы, но с блоком из 4-х стволов. Являлся не самозарядным — ведение огня было возможно только одиночными выстрелами. Все 4 ствола были спаяны, крепились на цапфах рамки и откидывались для перезарядки оружия. Из-за применения длинного патрона (14,5 см), сам пистолет получился вытянутым, а его длина составила 24,4 см. Пистолет использует механизм двойного действия, находящийся позади стволов. Он обеспечивает поочерёдный отстрел патронов. Спусковой механизм простой – только крючок, который приводил в движение ударник, разбивающий капсюль патрона.

Роль предохранителя играл небольшой флажок, установленный на рамке слева, чуть выше от курка. Он позволял менять положения на:

предохранитель;
огонь;
перезарядка.

Перезарядка проходила довольно быстро, благодаря использованию готовых обойм (4 закреплённых патрона). В качестве прицельных приспособлений использовалась мушка либо постоянный прицел.
