Пистолеты «Webley» (Великобритания)

Пистолеты «Webley» (Великобритания)

Увлечение британской производством самозарядного оружия началось в конце XIX в. с освоения коммерческого выпуска так называемого автоматического револьвера, т.е. самовзводного револьвера, в котором для вращения барабана и взвода курка для последующего выстрела использовалась энергия отдачи. Такое оружие изобрел в то время кавалер ордена «Крест Виктории» британский полковник Джордж Винсент Фосбери. «Автоматический револьвер» «Webley-Fosbery» хотя и был сложнее и дороже в производстве, а также имел большие габариты и массу и меньшую надежность, чем стандартный револьвер, однако обладал одним замечательным свойством: автоматика оружия при выстреле поглощала значительную часть энергии отдачи, поэтому стрельба из него была очень комфортной и точной.

Этот револьвер пользовался большой популярностью среди спортсменов и простых любителей стрельбы, что обеспечило оружию достаточный спрос на гражданском рынке, несмотря на отказ армии принять его на вооружение (британские офицеры вплоть до конца Первой мировой войны приобретали его частным образом). Интересно, что после 1918 г. револьвер «Webley-Fosbery» по причине «несправедливой и излишней» точности был исключен из списков моделей оружия, разрешенного к применению на соревнованиях по стрельбе из служебного оружия.

Следующим шагом стало освоение производства автоматических пистолетов. Вообще все автоматические пистолеты «Webley & Scott» обладали характерной внешней чертой — некоторой неказистостью и обилием прямых углов, что разительно отличало их от изящных револьверов этой же фирмы. Впрочем, это не влияло на их надежность и неплохую точность, поэтому пистолеты этой фирмы использовались в армии и полиции Великобритании, Австралии, Южной Африки и Канады вплоть до окончания Второй мировой войны.

В 1903 г. директор производства Уильям Уайтинг создал автоматический пистолет собственной конструкции калибра .38. Это оружие под обозначением «Webley-Whiting» стало выпускаться с 1904 г., причем появилась модель и под новый бесфланцевый патрон калибра .455 «Webley & Scott». Мощный боеприпас требовал надежного запирания ствола, поэтому оружие работало по схеме с отдачей сцепленного со стволом затвора. Это значительно усложняло конструкцию, что приводило к некоторой ненадежности работы автоматики. Тем не менее «WebleyWhiting» стал прототипом для остальных моделей автоматических пистолетов «Webley & Scott».

Читать: Британский эсминец «Келли»

В 1906 г. появился первый коммерческий автоматический пистолет «Webley & Scott». На сей раз создатели применили более простую схему со свободным затвором и уменьшили калибр до .32 (патроны .32 АСР). Это обеспечило простоту конструкции, невысокую стоимость и надежность оружия. Забегая вперед, следует отметить, что уже в 1911 г. этот пистолет был принят на вооружение лондонской полицией и выпускался с незначительными усовершенствованиями вплоть до 1939 г., а использовался и того дольше. Пистолет «Webley» 1906 г. выпускался также под патроны .25, .32 ACP (7,65 мм «Auto») и .380 ACP (9 мм «Short»).

В том же 1906 г. появился первый опытный образец нового самозарядного пистолета мощного калибра .455. Это оружие, получившее позже обозначение «Webley» Мk. I, принесло фирме наибольший коммерческий успех. Большой, тяжелый и надежный пистолет, по конструкции весьма схожий с «Webley» 1904, был рассчитан на столь любимый в те годы британскими военными боеприпас огромной мощности.

В 1913 г. окончательно доработанная модель была принята под обозначением «Model Navy» на вооружение Королевским военно-морским флотом Великобритании. Чуть позже примеру моряков последовало командование Королевской военно-воздушной службы и Королевской конной артиллерии. К рукоятке «воздушной» модели «Webley» Mk. I мог крепиться приставной приклад, также имелся специальный прицел для стрельбы на дальние дистанции. Эти особенности должны были позволить британским летчикам вести воздушные дуэли из своего личного оружия. Естественно, такая необходимость возникала крайне редко, поэтому уже в середине 1916 г. многие пистолеты «Webley» были переданы наземным службам ВВС, хотя значительное количество этого оружия еще долгое время использовалось летчиками Королевских ВВС. Вообще эта модель производилась до 1945 г.

Читать: Противотанковый гранатомет PIAT

Ориентировочно в 1910 г. фирма представила уменьшенную модификацию пистолета «Webley» Mk. I, рассчитанную под менее мощный патрон калибра .38, также популярный среди гражданских лиц, полицейских и военных. Однако коммерческий успех этого оружия был гораздо скромнее, чем у его прототипа калибра .455, а также другого оружия — пистолета обр. 1909 г.

В 1909 г. появилась модель пистолета «международного» калибра (использовался патрон 9 мм «Browning»), специально разработанная для экспорта в страны континентальной части Европы. Так как патрон этого оружия был не столь мощный, то конструкторы использовали упрощенную схему отката затвора без сцепления со стволом. Это оружие было популярно во многих странах (в основном Британского Содружества) и производилось до 1930 г. Несмотря на отсутствие внимания со стороны официальных властей и армии (официально этот пистолет был принят на вооружение лишь полицией Южной Африки в 1920 г.), многие офицеры полиции и армии, которым не слишком нравился чересчур мощный «Webley» Mk. I, закупали в частном порядке модель 1909 г., которая таким образом стала прямым конкурентом более поздней модели 1910 г.

Также выпускала целевые пистолеты калибра .22.

КОНСТРУКЦИЯ ПИСТОЛЕТА «WEBLEY» 1906

Пистолет с открытым курком работает по принципу использования энергии отдачи свободного затвора. Возвратная пружина V-образной формы располагается в рукоятке и крепится к рамке с внутренней стороны правой «щечки». В процессе производства оружие неоднократно модернизировалось. Наибольшим изменениям подвергся предохранитель.

Первые модели имели флажковый предохранитель, расположенный с левой стороны курка. Взяв оружие на предохранитель (флажок вниз) при взведенном курке, его можно безопасно носить с патроном в стволе, так как весь ударный механизм блокируется. В большинстве пистолетов более поздних выпусков предохранитель расположен с левой стороны рамки, где он также замыкает затвор.

Читать: Многоцелевой истребитель четвертого поколения EF2000 «Тайфун»

Скоба спускового крючка открывается вверх, нижний конец скобы вставляется в свой паз и стопорится там с помощью пружины. При открытой скобе пистолет можно разобрать, потянув вперед затвор. Сменный магазин вмещает 8 патронов, девятый может вставляться в ствол.

КОНСТРУКЦИЯ ПИСТОЛЕТА «WEBLEY» Mk. I

Пистолет «Webley» Mk. I под мощный патрон имеет сложную, но надежную систему запирания канала ствола при помощи диагонально скользящего затвора. Автоматика работает по принципу использования энергии отдачи затвора, жестко сцепленного со стволом при выстреле.

В момент выстрела прилив в верхней части ствола попадает в паз на затворе-кожухе, затвор со стволом отходят назад на небольшое расстояние. После снижения давления пороховых газов до безопасного уровня ствол с помощью личинки опускается вниз и отделяется от затвора, который продолжает отходить назад и взводит курок. Возвращаясь назад под воздействием V-образной возвратной пружины, затвор досылает новый патрон в патронник.

Читать еще:  Снайперская винтовка Beretta 501 Sniper (Италия)

Оружие имеет открытый курок и рамочный предохранитель.

Пистолет рассчитан на бесфланцевый патрон .455 «Webley & Scott». В сменный магазин помещается 7 патронов.

Voted Thanks!

Возможно вам будет интересно:

  • Револьверы «British Bulldog» (Великобритания)
  • Револьверы «Webley» (Великобритания)
  • Револьверы «Enfield» (Великобритания)
  • Револьвер «Lebel» М 1892 (Франция)
  • Револьвер «Кольт»
  • Револьвер «Manurhin» MR 73 (Франция)
  • Револьвер системы «Наган»
  • Револьвер Веблей
  • Револьвер Нагана обр. 1895 г. (Россия-СССР)
  • Револьверы «Astra» (Испания)
  • Пистолеты и револьверы до второй мировой войны
  • Пистолеты и револьверы до Второй мировой войны

Подписывайтесь на
наш канал в Яндекс.Дзен

Когда в 1927 году британская армия приняла решение о внедрении нового револьвера калибра .38, ее сорокалетнее сотрудничество с фирмой «Веблей» на этом и закончилось. В отсутствие правительственных заказов револьвер «веблей» Мк IV, представленный фирмой в 1929 году, был ориентирован на коммерческий и зарубежный рынки.

Между тем это оружие мало чем отличалось от револьвера «энфилд» государственного производства, — созданного, кстати говоря, с учетом разработок фирмы «Веблей», — хотя ударно-спусковой механизм модели .38 Мк IV был чисто веблеевским. Механизм же револьвера «энфилд» создавался инженерами государственного предприятия «Ройял Смолл Армс Фэктори».

«Веблей» Мк IV выпускался с длиной ствола 4 или 5 дюймов и поставлялся в значительных количествах полицейским формированиям по всей Британской империи. В 1940—1945 гг., после того как началась вторая мировая война, военное министерство заказало фирме 100000 револьверов Мк IV калибра .38, которые выпускались параллельно с однотипным «энфилдом» и оставались на вооружении до 1956 года.

Внешний вид автоматического револьвера Ландстада

Говоря откровенно, назвать автоматический револьвер норвежского конструктора револьвером получается с большим трудом. Да, в нем есть барабан, да, он вращается, но все равно создается впечатление, что это вроде и не револьвер, но и не пистолет. Но обо всем по порядку.

Внешний вид оружия для своего времени вполне обычный: массивная рамка и тонкая изогнутая рукоять, единственное, что не вписывается в общую картину, это плоский барабан и слишком массивное нагромождение деталей там, где должен был быть затвор оружия.

Позади плоского барабана с двумя каморами расположен затвор и две площадки для более удобного хвата для операций с ним. Прямо перед площадками для удержания затвора оружия расположена тяга, связывающая спусковой крючок и барабан оружия. Внизу рукояти револьвера с левой стороны имеется вырез в деревянной накладке, в котором расположена кнопка. С ее помощью открывается рукоять для установки в нее магазина. Странно, что конструктор, создавая новое оружие, не предусмотрел возможность замены магазина более привычным для современного человека способом – снизу рукояти. Отдать предпочтение форме рукояти револьвера в угоду удобству и скорости перезарядки и при этом использовать вполне современный магазин — весьма неоднозначное решение. И да, не думайте, автор статьи не сошел с ума и абсолютно трезв, у данного оружия действительно есть и барабан, и магазин, но о конструкции более подробно чуть ниже.

Прицельные приспособления представляют собой нерегулируемые целик и мушку, предохранительных устройств оружие не имеет, хотя их наличие было бы в данном случае не лишним.

Производитель: «Веблей энд Скотт Револьвер энд Армс К° Лтд.», Бирмингем. Тип:револьвер с переломной рамкой. Калибр: .32. Общая длина: 7,0 дюйма/178 мм. Масса без патронов: 22,0 унции/625 г. Ствол: 3,0 дюйма/ 76 мм, нарезной. Магазин: шестизарядный барабан.

Этот автоматический револьвер, первым попавший в серийное производство, включал в себя максимально возможное количество деталей модели Мк IV, в том числе ствол длиной 6 дюймов, прицельное приспособление, курок и ось барабана.

Флажковый предохранитель с левой стороны оружия запирал подвижную систему и курок вне зависимости от того, в каком положении они находились. Существовала также специальная целевая модель со стволом длиной 7,5 дюйма и переменным прицельным приспособлением.

Механизм[ | ]

Автоматический револьвер отличается тем, что использует в работе своего механизма энергию отдачи. Под её действием взводится курок и вращается барабан. Вся верхняя часть рамы револьверa Webley-Fosbery со стволом, барабаном и курком при выстреле откатывается назад относительно нижней. На барабане видны фигурные канавки, благодаря которым он поворачивается при откате. Идея использования фигурных вырезов снаружи револьвера не принадлежит Фосбери. Зигзагообразные прорезы снаружи барабана использовались в револьвере Mauser Zig-Zag разработанном в 70-х годах XIX века. В этом револьвере штифт, соединенный со спусковым крючком, проворачивал барабан револьвера. Фосбери поменял местами движущиеся части механизма, двигая барабан относительно неподвижного штифта.

Для взведения револьвера необходимо, взявшись двумя пальцами левой руки за курок, оттянуть верхную часть револьвера назад, тем самым одновременно взводя курок и проворачивая барабан. После этого револьвер работает как пистолет с УСМ одинарного типа. При осечке стрелок должен повторить процедуру взвода револьвера по пистолетной схеме — ухвативщись за курок левой рукой (или же за горячий ствол), что очевидно снижает надежность оружия в боевых условиях. Еще одним недостатком конструкции было отсутствие защиты руки стрелка от ущемления её движущейся частью механизма. Впрочем, схожая проблема была у многих ранних пистолетов. Малоизвестный американский авторевольвер со схожей конструкцией Union Automatic Revolver имеет защитный кожух за движущейся частью конструкции, что решает эту проблему. Для безопасного ношения револьвер оборудован предохранителем, расположенным над рукояткой слева.[1]Предохранитель работает по схеме схожей с автоматом AR-15. Для фиксации верхней части револьвера предохранитель надо провернуть против часовой стрелки большим пальцем, что, учитывая приличный размер предохранителя, может быть проблематично. Остальные детали конструкии схожи с револьвером Webley. Данный револьвер называется автоматическим, хотя цикл автоматики не включает экстракцию гильз из барабана. Однако поскольку это револьвер «переломного типа» то выбрасывание гильз совершается одновременно с переламыванием рамки для перезаряжания. Для ускорения процедуры перезаряжания револьвера предполагалось пачечное питание 6-ти патронная пачка для .455 калибра и 8-ми патронная для .38 калибра. Однако же даже с пачечным питанием револьвер требует гораздо больше сноровки, чем пистолет с магазинным заряжанием, где магазин может быть вставлен в рукоятку левой рукой. Однако следует отметить, что многие первые пистолеты заряжались обоймой ружейного типа сверху-вниз, как, например, известный Маузер С-96, так что этот недостаток револьвера в конце XIX века был не очевиден. После разработки таких мощных и эргономичных пистолетов, как Люгер и пистолетов конструкции Браунинга (модели М1900, М1902, M1903, М1903 Pocket Hammer, М1905, которые являлись предшественниками армейского Кольта 1911) револьверы стали восприниматься уже как старомодное оружие преимущества которых состоят в простоте и надежности. Считается, что автоматические револьверы не получили широкого распространения, так как они почти не имеют преимуществ ни перед традиционными револьверами, ни перед автоматическими пистолетами, в то же время сочетая недостатки и тех, и других. Однако такая ситуация скореее была связана с конкретными недостатками существовавших в то время моделей авторевольверов. Webley-Fosbery не был принят на вооружение британской армии из за невозможности стрельбы в режиме самовзвода, что ставило его в невыгодное положение по сравнению с обычными револьверами. Современный Mateba Autorevolver этим недостатком уже не обладает.

  • Патент Webley-Fosbery 1897
  • Револьвер Webley-Fosbery .455
  • Webley-Fosbery .455, вариант
  • боеприпасы : .455in SAA Ball
Читать еще:  Пистолет P80 (Австрия)

Заключение

Безусловно конструкция автоматического револьвер Ландстада весьма интересная, но очевидных преимуществ ни перед пистолетами, ни перед револьверами она не имеет. Именно по этой причине данный револьвер не стал на вооружение армии и был произведен лишь небольшой партией. Непризнанный тогда, этот револьвер стоит огромных денег сейчас, как оружие редкое и уникальное. На данный момент известно местонахождение только одного экземпляра данного оружия, хотя для армейских испытаний револьверов было произведено более 20. Не исключено, что остался действительно только один револьвер данной конструкции, что делает его в прямом смысле бесценным, так как вещь единственная в своем роде.

Совершенно непонятно, чем была обоснована идея создания этого пусть и интересного, но весьма странного оружия. Однако на примере данного автоматического револьвера можно увидеть, что конструкторы в Норвегии были и есть, механизм достаточно сложен, оригинален, правда, неактуален. Впрочем, это не первый и не последний случай, когда пытаясь изобрести велосипед, конструктор делает все то же самое, что и его коллеги, только с приводом на переднее колесо или рулевым заднее. Вроде бы интересно и уникально, но смысла в этом абсолютно никакого нет.

Обычно про необычные модели ручного огнестрельного оружия принято писать, что они или опередили, или опоздали со временем появления, в данном же случае можно говорить не о времени, а о цивилизации, в которой это устройство появилось. Возможно где-то, где неизвестны ни револьверы, ни самозарядные пистолеты, подобное оружие произвело бы фурор, но не у нас.

Механизм[ | ]

Автоматический револьвер отличается тем, что использует в работе своего механизма энергию отдачи. Под её действием взводится курок и вращается барабан. Вся верхняя часть рамы револьверa Webley-Fosbery со стволом, барабаном и курком при выстреле откатывается назад относительно нижней. На барабане видны фигурные канавки, благодаря которым он поворачивается при откате. Идея использования фигурных вырезов снаружи револьвера не принадлежит Фосбери. Зигзагообразные прорезы снаружи барабана использовались в револьвере Mauser Zig-Zag разработанном в 70-х годах XIX века. В этом револьвере штифт, соединенный со спусковым крючком, проворачивал барабан револьвера. Фосбери поменял местами движущиеся части механизма, двигая барабан относительно неподвижного штифта.

Для взведения револьвера необходимо, взявшись двумя пальцами левой руки за курок, оттянуть верхную часть револьвера назад, тем самым одновременно взводя курок и проворачивая барабан. После этого револьвер работает как пистолет с УСМ одинарного типа. При осечке стрелок должен повторить процедуру взвода револьвера по пистолетной схеме — ухвативщись за курок левой рукой (или же за горячий ствол), что очевидно снижает надежность оружия в боевых условиях. Еще одним недостатком конструкции было отсутствие защиты руки стрелка от ущемления её движущейся частью механизма. Впрочем, схожая проблема была у многих ранних пистолетов. Малоизвестный американский авторевольвер со схожей конструкцией Union Automatic Revolver имеет защитный кожух за движущейся частью конструкции, что решает эту проблему. Для безопасного ношения револьвер оборудован предохранителем, расположенным над рукояткой слева.[1]Предохранитель работает по схеме схожей с автоматом AR-15. Для фиксации верхней части револьвера предохранитель надо провернуть против часовой стрелки большим пальцем, что, учитывая приличный размер предохранителя, может быть проблематично. Остальные детали конструкии схожи с револьвером Webley. Данный револьвер называется автоматическим, хотя цикл автоматики не включает экстракцию гильз из барабана. Однако поскольку это револьвер «переломного типа» то выбрасывание гильз совершается одновременно с переламыванием рамки для перезаряжания. Для ускорения процедуры перезаряжания револьвера предполагалось пачечное питание 6-ти патронная пачка для .455 калибра и 8-ми патронная для .38 калибра. Однако же даже с пачечным питанием револьвер требует гораздо больше сноровки, чем пистолет с магазинным заряжанием, где магазин может быть вставлен в рукоятку левой рукой. Однако следует отметить, что многие первые пистолеты заряжались обоймой ружейного типа сверху-вниз, как, например, известный Маузер С-96, так что этот недостаток револьвера в конце XIX века был не очевиден. После разработки таких мощных и эргономичных пистолетов, как Люгер и пистолетов конструкции Браунинга (модели М1900, М1902, M1903, М1903 Pocket Hammer, М1905, которые являлись предшественниками армейского Кольта 1911) револьверы стали восприниматься уже как старомодное оружие преимущества которых состоят в простоте и надежности. Считается, что автоматические револьверы не получили широкого распространения, так как они почти не имеют преимуществ ни перед традиционными револьверами, ни перед автоматическими пистолетами, в то же время сочетая недостатки и тех, и других. Однако такая ситуация скореее была связана с конкретными недостатками существовавших в то время моделей авторевольверов. Webley-Fosbery не был принят на вооружение британской армии из за невозможности стрельбы в режиме самовзвода, что ставило его в невыгодное положение по сравнению с обычными револьверами. Современный Mateba Autorevolver этим недостатком уже не обладает.

  • Патент Webley-Fosbery 1897
  • Револьвер Webley-Fosbery .455
  • Webley-Fosbery .455, вариант
  • боеприпасы : .455in SAA Ball

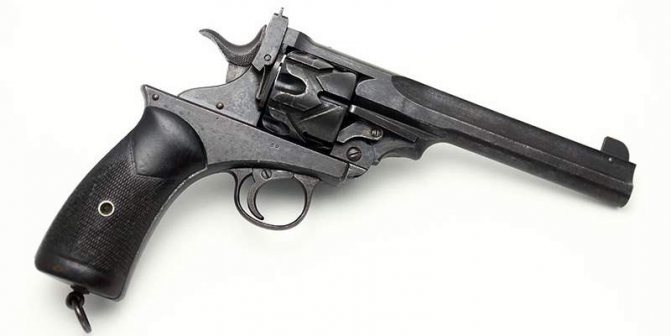

Автоматический револьвер «веблей-фосбери» (Webley-Fosbery Automatic Revolver). Появление в 1890-х годах автоматических пистолетов послужило причиной многочисленных жарких споров, не утихающих и в наши дни и касающихся сравнительных достоинств этого оружия и традиционных револьверов. В конце XIX века кавалер ордена «Крест Виктории» полковник Джордж Фосбери изобрел автоматический револьвер, который, как он утверждал, соединял в себе достоинства обоих видов ручного оружия.

Веблей настолько увлекся его идеями, что решил организовать у себя производство этого револьвера. Модель Фосбери состояла из двух основных частей: рамки и ствольно-барабанного узла. При выстреле отдача заставляла последний сдвигаться назад и взводить курок.

Одновременно выступ рамки, входивший в зигзагообразную прорезь на поверхности барабана, поворачивал его на 1/12 часть полного оборота. Затем под воздействием возвратной пружины ствольно-барабанный узел снова двигался вперед, и все тот же выступ рамки поворачивал барабан еще на 30, поэтому когда ствол останавливался в крайнем переднем положении, барабан успевал совершить поворот на 60°, так что напротив ствола оказывалась камора с новым патроном.

Курок при этом оставался в положении боевого взвода. Подобная конструкция из двух частей неизбежно влекла за собой увеличение размеров оружия, и новый «веблей-фосбери», будучи на 6 унций тяжелее схожих с ним моделей «веблей», никак не мог быть карманным револьвером. Между тем благодаря подвижной системе, в значительной степени поглощавшей энергию отдачи, из револьвера «веблей-фосбери» было очень легко и приятно стрелять.

Читать еще:  Пистолет Steyr GB80 (Австрия)

Неудивительно, что он пользовался такой популярностью среди спортсменов и людей, увлекающихся пулевой стрельбой. Любопытно, что после 1918 года револьвер «веблей-фосбери» был исключен из списков моделей, разрешенных к применению на соревнованиях по стрельбе из служебного оружия, так как он якобы давал пользующимся им спортсменам «несправедливое преимущество» над остальными. Кстати, «веблей-фосбери» никогда не был принят на вооружение в качестве единого штатного армейского оружия, однако до 1918 года многие британские офицеры приобретали его частным образом.

Несмотря на свои многочисленные достоинства, автоматический револьвер этой модели никогда не выпускался в значительных количествах.

Производство его обходилось достаточно дорого, к тому же он был очень чувствителен к загрязнению (особенно к попаданию песка) и становился совершенно бесполезен в случае заклинивания подвижной системы. Выпуск револьверов «веблей-фосбери» прекратился в начале 1915 года, так как во время войны фирма была достаточно загружена правительственными заказами на обычные револьверы.

Модель «веблей сервис арми» (ВС) калибра .455.

Модель «веблей» Мк IV калибра .22. На фотоснимке хорошо виден ступенчатый барабан.

Конструкция автоматического револьвера Ландстада

Перед тем как остановиться на описании отдельных узлов оружия, нужно дать хотя бы поверхностное объяснение как это все работает, потому как без него смешаются в кучу кони, люди и барабаны с магазинами.

Для того чтобы произвести выстрел, оружие нужно было сначала зарядить. Для этого с левой стороны оружия открывалась накладка на рукоять с частью рамки, на эту накладку помещался магазин вместимостью 6 патронов, после чего накладка вместе с магазином устанавливалась на свое место. Напротив первого патрона из магазина оказывалась нижняя камора барабана. Когда стрелок оттягивал и отпускал затвор, патрон подавался в нижнюю камору, а ударник взводился. При нажатии на спусковой крючок, посредством длинной тяги, расположенной с левой стороны оружия снаружи рамки, барабан поворачивался на 180 градусов, таким образом нижняя камора барабана перемещалась вверх и занимала место напротив оси ствола оружия. После поворота барабана движение спускового крючка приводило к срыву ударника и происходил выстрел. Дальше в дело вступала система автоматики, известная ныне нам как автоматика со свободным затвором. Пороховые газы толкали через донце гильзы затвор оружия, который при движении назад выбрасывал стреляную гильзу, а при движении вперед вставлял в нижнюю камору барабана новый патрон. Таким образом, каждое нажатие на спусковой крючок поворачивало барабан на 180 градусов, не сжимая боевую пружину, что делало спуск достаточно легким, хоть и длинным.

Ударно-спусковой механизм оружия, как понятно из описания работы, ударниковый, одинарного действия. В принципе, другой УСМ тут и не нужен, так как в случае, если выстрел по каким-то причинам не произошел, все равно придется оттянуть затвор и отпустить его, так как без этого нижняя камора барабана будет пуста, а, следовательно, новый патрон не будет подан.

Исходя из конструкции ударно-спускового механизма, можно сделать вывод, что усилие нажатия на спусковой крючок будет невелико, значит, есть вероятность выстрела при случайном нажатии. Но нужно заметить, что это частично компенсируется длиной хода спускового крючка, а также наличием свободного пространства для поворота плоского магазина. При падениях и случайном срыве ударника револьвер будет полностью безопасен, так как камора барабана перед стволом всегда пуста без полного нажатия спускового крючка.

Механизм[ | ]

Автоматический револьвер отличается тем, что использует в работе своего механизма энергию отдачи. Под её действием взводится курок и вращается барабан. Вся верхняя часть рамы револьверa Webley-Fosbery со стволом, барабаном и курком при выстреле откатывается назад относительно нижней. На барабане видны фигурные канавки, благодаря которым он поворачивается при откате. Идея использования фигурных вырезов снаружи револьвера не принадлежит Фосбери. Зигзагообразные прорезы снаружи барабана использовались в револьвере Mauser Zig-Zag разработанном в 70-х годах XIX века. В этом револьвере штифт, соединенный со спусковым крючком, проворачивал барабан револьвера. Фосбери поменял местами движущиеся части механизма, двигая барабан относительно неподвижного штифта.

Для взведения револьвера необходимо, взявшись двумя пальцами левой руки за курок, оттянуть верхную часть револьвера назад, тем самым одновременно взводя курок и проворачивая барабан. После этого револьвер работает как пистолет с УСМ одинарного типа. При осечке стрелок должен повторить процедуру взвода револьвера по пистолетной схеме — ухвативщись за курок левой рукой (или же за горячий ствол), что очевидно снижает надежность оружия в боевых условиях. Еще одним недостатком конструкции было отсутствие защиты руки стрелка от ущемления её движущейся частью механизма. Впрочем, схожая проблема была у многих ранних пистолетов. Малоизвестный американский авторевольвер со схожей конструкцией Union Automatic Revolver имеет защитный кожух за движущейся частью конструкции, что решает эту проблему. Для безопасного ношения револьвер оборудован предохранителем, расположенным над рукояткой слева.[1]Предохранитель работает по схеме схожей с автоматом AR-15. Для фиксации верхней части револьвера предохранитель надо провернуть против часовой стрелки большим пальцем, что, учитывая приличный размер предохранителя, может быть проблематично. Остальные детали конструкии схожи с револьвером Webley. Данный револьвер называется автоматическим, хотя цикл автоматики не включает экстракцию гильз из барабана. Однако поскольку это револьвер «переломного типа» то выбрасывание гильз совершается одновременно с переламыванием рамки для перезаряжания. Для ускорения процедуры перезаряжания револьвера предполагалось пачечное питание 6-ти патронная пачка для .455 калибра и 8-ми патронная для .38 калибра. Однако же даже с пачечным питанием револьвер требует гораздо больше сноровки, чем пистолет с магазинным заряжанием, где магазин может быть вставлен в рукоятку левой рукой. Однако следует отметить, что многие первые пистолеты заряжались обоймой ружейного типа сверху-вниз, как, например, известный Маузер С-96, так что этот недостаток револьвера в конце XIX века был не очевиден. После разработки таких мощных и эргономичных пистолетов, как Люгер и пистолетов конструкции Браунинга (модели М1900, М1902, M1903, М1903 Pocket Hammer, М1905, которые являлись предшественниками армейского Кольта 1911) револьверы стали восприниматься уже как старомодное оружие преимущества которых состоят в простоте и надежности. Считается, что автоматические револьверы не получили широкого распространения, так как они почти не имеют преимуществ ни перед традиционными револьверами, ни перед автоматическими пистолетами, в то же время сочетая недостатки и тех, и других. Однако такая ситуация скореее была связана с конкретными недостатками существовавших в то время моделей авторевольверов. Webley-Fosbery не был принят на вооружение британской армии из за невозможности стрельбы в режиме самовзвода, что ставило его в невыгодное положение по сравнению с обычными револьверами. Современный Mateba Autorevolver этим недостатком уже не обладает.

  • Патент Webley-Fosbery 1897
  • Револьвер Webley-Fosbery .455
  • Webley-Fosbery .455, вариант
  • боеприпасы : .455in SAA Ball
