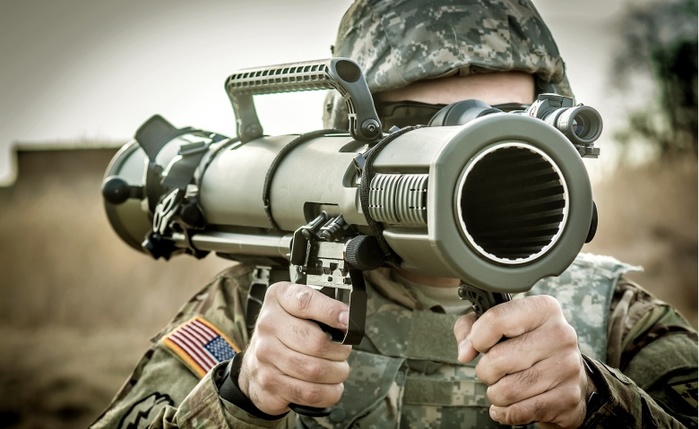

84-мм ручной противотанковый гранатомет Carl Gustaf M4

84-мм ручной противотанковый гранатомет Carl Gustaf M4


Противотанковый гранатомет Carl Gustaf M2 (шведский индекс m/48).


Противотанковый гранатомет Carl Gustaf M3(шведский индекс m/86).

Противотанковый гранатомет Carl Gustaf M2,казенник с соплом откинут для заряжания.

Канадский солдат заряжает гранатомет Carl-Gustaf M3.

Два из множества типов боеприпасов, разработанных для гранатометов Carl-Gustaf -слева активно-реактивная бронебойная граната (HEAT), справа осколочно-фугасная граната (HE-FRAG) с дистанционным взрывателем,обе разработаны бельгийской компанией Mecar.

Carl Gustaf m/48 — M2Carl Gustaf m/86 — M3
Калибр84 мм84 мм
Типдинамореактивный (безоткатный)динамореактивный ( + ракетный ускоритель на некоторых типах гранат)
Длина1130 мм1130 мм
Вес (с оптическим прицелом)14 кг9.5 кг
Эффективная дальность стрельбы150 метров по движущимся целям 700 метров по неподвижным целям150 метров по движущимся целям 700 метров по неподвижным целям 1000 метров по неподвижным целям при использовании активно-реактивных гранат
Бронепробиваемостьдо 400 ммболее 500 мм + динамическая защита

Шведские инженеры начали разработку ручного противотанкового оружия для стрельбы с плеча еще в начале 1940х годов. Их первой разработкой стало 20мм противотанковое ружье m/42, принятое на вооружение в 1942 году, построенное по безоткатному принципу и стрелявшее бронебойными болванками. Эффективность подобных боеприпасов против танков уже к середине Второй Мировой войны была минимальна, и потому в середине сороковых годов шведы переключились на безоткатную систему, стрелявшую калиберными бронебойными боеприпасами с кумулятивной боевой частью. В 1948 году на вооружение шведской армии был принят однозарядный динамореактивный (безоткатный) гранатометm/48 калибра 84мм, полное название «Granatgevär 8.4cm m/48Carl-Gustaf». В последующие десятилетия гранатомет Carl-Gustaf (названный так в честь шведского короля) получил в мире самое широкое распространение, благодаря простой конструкции и широкому выбору боеприпасов. Помимо противотанковых кумулятивных гранат для Carl-Gustaf в мире разработаны и выпускаются осколочно-фугасные и шрапнельные боеприпасы для борьбы с пехотой противника, зажигательные, дымовые и осветительные гранаты, специальные учебные подкалиберные модули и т.п. В середине 1980х годов гранатомет Carl-Gustaf подвергся единственной более или менее серьезной модификации — стальной ствол был заменен на значительно более легкий композитный, состоящий из тонкостенного стального лейнера и наружной оболочки из стеклопластика. Однако даже в этом варианте, принятом на вооружение в Швеции под индексом m/86, а в мире известном какCarl-Gustaf М3, общий вес системы значительно больше, чем у его основного конкурента -советского гранатомета РПГ-7. Кроме того, заряжание с казенной части значительно затрудняет использование гранатометовCarl-Gustaf одним человеком — штатный расчет гранатомета состоит из двух человек,стрелка и заряжающего. Тем не менее, гранатометы Carl-Gustaf состоят на вооружении в десятках армий мира, включая Бельгию, США, Индию и многие другие. Боеприпасы для Carl-Gustaf также производятся не только вШвеции, но и в Бельгии и Индии.

Читать еще:  Штурмовая винтовка HK M27 IAR (Германия)

Гранатомет Carl-Gustaf представляет собой однозарядное динамореактивное оружие с нарезным стволом. Ствол в задней части открыт и оснащен откидным казенником с выхлопным соплом. Для стрельбы используются унитарные выстрелы, состоящие из гранаты и алюминиевой гильзы. Гильза в задней части имеет вышибное пластиковое дно, обеспечивающее сперва нужное давление форсирования при выстреле, а затем истечение пороховых газов из ствола назад, через сопло, для безоткатной стрельбы. Капсюль для воспламенения порохового заряда находится на боковой поверхности гильзы у дна, для обеспечения совмещения капсюля с ударным механизмом в стволе на закраине гильзы имеется специальная фаска, позволяющая зарядить ее в ствол только в одном положении. Для заряжания казенник с соплом откидывается вокруг продольной оси вверх и влево. при не полностью закрытом казеннике выстрел невозможен. Под стволом закреплены две пистолетных рукоятки (передняя для удержания и задняя — управления огнем), механический ударно-спусковой механизм с ручным предохранителем, плечевой упор и двуногая сошка-опора. Слева на стволе расположен откидной открытый прицел в виде мушки и целика, а также кронштейн для крепления оптического прицела (кратностью 2ХдляCarl-Gustaf М2 и 3Х — дляCarl-Gustaf М3). Для увеличения эффективной дальности стрельбы в последние десятилетия для гранатометовCarl-Gustaf М3 были разработаны активно-реактивные выстрелы, имеющие дополнительный ракетный ускоритель гранаты, включаемый после выстрела на удалении 10-30 метров от стрелка.

Именем короля!

Cообщение скрыто для удобства комментирования.
Прочитать сообщение

Комментировать&laquo Пред. запись — К дневнику — След. запись »Страницы: [1] [Новые]

🙂
описания то этого дела нету. может это и не они. а ты всё выдумываешь?
вот почитай ка :
http://willie-wonka.livejournal.com/41165.html#cutid1

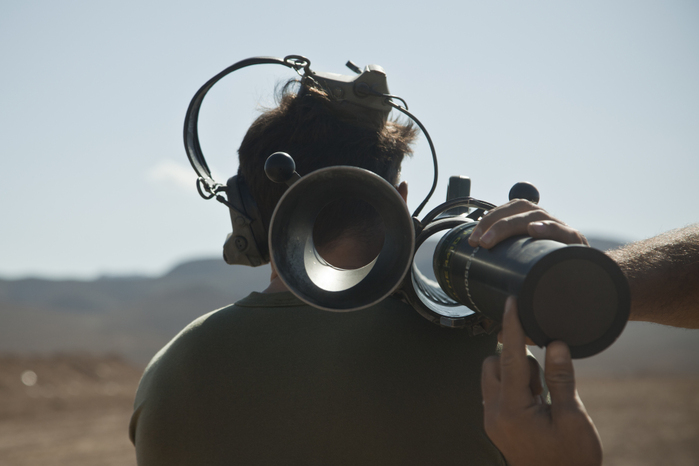

Coalition force members load a M-3 recoilless rifle during live fire training on a base in Herat province, Afghanistan, Nov. 9, 2012. Afghan National Security Forces have been taking the lead in security operations, with coalition forces as mentors, to bring security and stability to the people of the Islamic Republic of Afghanistan. (U.S. Marine Corps photo by Sgt. Pete Thibodeau/Released)

Читать еще:  Пулемёт CIS MG50 (Сингапур)

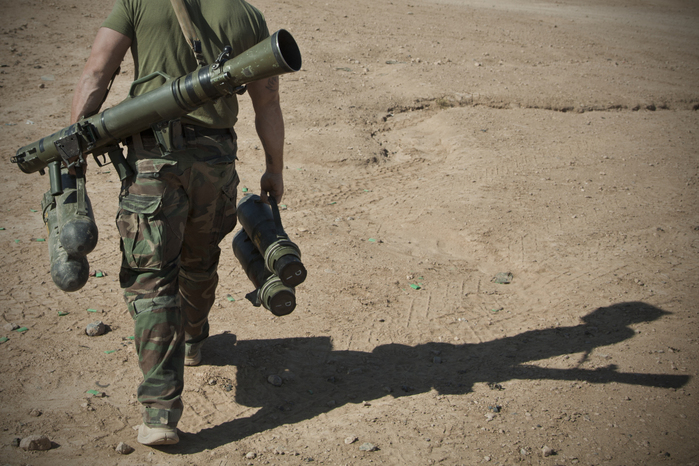

A coalition force member carries a M-3 recoilless rifle and ammunition during live fire training on a base in Herat province, Afghanistan, Nov. 9, 2012. Afghan National Security Forces have been taking the lead in security operations, with coalition forces as mentors, to bring security and stability to the people of the Islamic Republic of Afghanistan. (U.S. Marine Corps photo by Sgt. Pete Thibodeau/Released)


«Как сообщает журнал «Jane’s Missiles & Rockets» в статье Robin Hughes «US Army approves Carl Gustaf M3 MAAWS for general use» , армия США официально приняла на вооружение 84-мм нарезной ручной противотанковый гранатомет Carl Gustaf M3 производства шведской группы Saab АВ как М3 Multirole Anti-Armor Anti-Personnel Weapon System (MAAWS). Официальный приказ об этом (Conditional Materiel Release — CMR) был выпущен по армии США в конце 2015 года.
Согласно данному CMR, один РПГ М3 вводится на вооружение каждого пехотного взвода американской армии. Таким образом, нынешняя пехотная бригада (Infantry Brigade Combat Teams — IBCT) армии США будет штатно иметь по 27 РПГ М3. РПГ должен иметь расчет из двух человек — гранатометчика (gunner) и помощника гранатометчика (assistant gunner).

Соответствующие процедуры и наставления по достижению полной эксплуатационной готовности (Full Material Release — FMR) РПГ М3 должны быть завершены к концу 2016 года, однако уже с начала 2016 года РПГ М3 начали поступать в части армии и Национальной гвардии США. Требования по подготовке гранатометчиков, которые должны быть еще формально утверждены, предварительно включают проведение ежегодных практических стрельб каждым расчетом.

РПГ Carl Gustaf M3 уже довольно длительное время используется Командованием сил специального назначения США, где он поступил на вооружение 75-го полка «рейнджеров» еще в 1987 году, отрядов SEAL — в 1997 году, а впоследствии и других частей специального назначения.

Читать еще:  Снайперские винтовки

В 2011 году Carl Gustaf начал поставляться легким пехотным и воздушно-десантным частям армии США, действующим в Афганистане, для которых его закупка производилась в рамках программ быстрого удовлетворения неотложных оперативных требований (Urgent Material Requirement — UMR / Operational Needs Statements — ONS). В октябре 2012 года совет армии США по выработке требований (Army Requirements Oversight Council — AROC) одобрил принятие М3 MAAWS на вооружение в качестве стандартного пехотного оружия, и в 2014 году был начат соответствующий процесс стандартизации М3.

Наряду с процессом стандартизации РПГ Carl Gustaf M3, офис программы группового пехотного оружия (Program Executive Office Soldier Product Manager Crew Served Weapons — PM CSW) армии США с декабря 2015 года осуществляет испытания недавно разработанного Saab AB нового облегченного варианта данного РПГ Carl Gustaf M4 (под американским обозначением М3Е1, в случае принятия на вооружение армии США он получит обозначение М3А1). Принятие решения относительно РПГ Carl Gustaf M4 ожидается во втором квартале 2017 финансового года.

Стоит напомнить, что на вооружении армии и Корпуса морской пехоты США уже длительное время (c 1987 года) состоит другой РПГ разработки Saab AB — одноразовый АТ4, обозначаемый в США как М136 (производится по лицензии американской корпорацией Orbital ATK)».

«Гранатомет Carl Gustaf получит управляемые боеприпасы
Первый прототип шведского ручного гранатомета Carl Gustaf был создан в 1946 году, но его боевой потенциал все еще раскрыт не до конца.
