РПГ-7: убийственная простота русской гранатометной «палки»

Содержание

РПГ-7: убийственная простота русской гранатометной «палки»

Гранатомет РПГ-7 надо бы назвать ветераном (что правда), но язык не поворачивается. Он по-прежнему — в строю, состоит на вооружении армии России и еще в 40 странах мира.

Это самый массовый и востребованный ручной противотанковый гранатомет в мире, за последние полвека принимавший участие во всех войнах и крупных вооруженных конфликтах. По количеству выпущенных изделий уступает разве что знаменитому автомату Калашникову: с начала 1960-х годов прошлого столетия РПГ-7 было выпущено более 9 миллионов штук.

Секрет успеха

Собственно, сам этот гранатомет — труба, с одной стороны которой вылетает заряд, а с другой — пламя порохового заряда, что позволяет добиться динамореактивности — нет отдачи при выстреле.

В чем же секрет оружия, разработанного ГСКБ-47, занимавшегося прежде авиационно-бомбовыми боеприпасами (ныне это НПО «Базальт»), и принятого на вооружение Советской армии еще в 1961 году?

При разработке РПГ-7 были использованы оправдавшие себя схемы безоткатного пускового устройства многоразового применения и выстрела с надкалиберной боевой частью, которые были заложены в предшественника — РПГ-2. Тот стоял на вооружении около 10 лет и, увы, не отличался особой меткостью, но сам принцип его работы пригодился при разработке более совершенного РПГ-7.

РПГ-7 состоит из ствола (трубы) и патрубка и служит для направления полета гранаты и отвода пороховых газов при выстреле. В его средней части, за счет расширения, имеется зарядная камера, которая служит для более полного использования энергии метательного заряда, и раструб в казенной части для обеспечения безоткатности. Оснащен гранатомет ударно-спусковым механизмом с предохранителем и прицельными приспособлениями — оптическим или механическим (последний крепится на стволе штатно).

Калибр РПГ-7 — 40 мм, при весе 6,3 кг и длине 950 мм. Вес гранаты составляет от 2,5 до 4 килограммов, в заплечной укладке их помещается 2-3 штуки. Зачастую молодые солдаты неохотно идут на должность гранатометчика именно по причине веса вооружения, предпочитая более легкий автомат. Однако на полигоне, а уж тем более в реальном бою они становятся «королями-громовержцами».

РПГ-7 успешно поражает бронированные цели с дальностью прямого выстрела в 330 метров, а его прицельная дальность составляет до 700 метров. И, скажем, одна мотострелковая рота, на вооружении которой стоят РПГ-7, а это 12 «стволов», способна в обороне остановить превосходящие силы противника, атакующие при поддержке танков.

Учиться — не мучиться

Обучение стрельбе из РПГ-7 не занимает много времени: помимо изучения матчасти достаточно несколько практических занятий на полигоне.

Учебные стрельбы, с целью экономии боеприпасов, проводятся вначале с использованием ПУС-7 (прибор учебной стрельбы), представляющего собой инертный выстрел в габаритах обычного и имитацию гранаты со стволом внутри под трассирующий патрон 7,62 мм. Лишь затем приступают к стрельбам боевыми гранатами, применение которых требует поправки на ветер. В общем, ничего сложного.

Основной «недостаток» РПГ-7, как и прочих безоткатных гранатометов, это необходимость свободной зоны со стороны выхлопного сопла. Реактивная струя при выстреле поразит сослуживцев, находящихся за спиной стреляющего, а стена здания или даже дерево, земляной бруствер, отразив выхлоп, опрокинут уже самого гранатометчика.

Известны видеокадры из Сирии, когда за спиной стрелка из воинства «Исламского государства» (запрещенная в России террористическая организация) оказался боевик, решивший сделать селфи в боевой обстановке. После выстрела из РПГ-7 этот недотепа буквально улетел — на десяток метров. Там его и прикопали.

Не случайно в Российской армии гранатометный расчет состоит из двух человек, где второй номер — подносчик боеприпасов — отвечает еще и за безопасность в зоне поражения от порохового выхлопа. Она, эта зона, достигает 30 метров. Впрочем, правильная эксплуатация оружия легко достигается обученностью и дисциплинированностью расчета, а также такими качествами РПГ-7, как надежность, простота применения, дешевизна в изготовлении и отсутствие отдачи при выстреле.

Под каждую задачу — по гранате

У базовой модели ручного противотанкового гранатомета было около десятка различных модификаций, которые производились вплоть до начала 2000-х годов. Существенных различий не было, в основном изменения касались прицельных приспособлений и подгонки ствола под все более мощные и эффективные современные боеприпасы. Исключением стали десантные модификации: с разъемным стволом и сошкой — для удобства транспортировки при совершении парашютных прыжков.

Зато сами гранаты претерпели большие изменения, при этом, не смотря на разнообразие существующих выстрелов для РПГ-7, все они имеют схожую структуру и отличаются только типом и строением головной части.

Для РПГ-7 предусмотрены и применяются гранаты кумулятивные противотанковые (в том числе, тандемные), осколочно-фугасные противопехотные, термобарические (объемно-детонирующие), зажигательные, учебные и ряд других для выполнения специальных задач.

Сам выстрел делится на три части: головную, обеспечивающую непосредственное поражение цели, реактивный двигатель, который разгоняет гранату на траектории полета, и пороховой заряд, выталкивающий ее из трубы. И если первые реактивные гранаты были исключительно кумулятивными и предназначались для поражения танков, то в последующем линейка выстрелов для РПГ-7 расширилась. В зависимости от меняющейся обстановки на поле боя стрелок-гранатометчик может менять тип применяемого боеприпаса и вести огонь как по бронированной технике, так и по живой силе противника — и тандемно-кумулятивными, и термобарическими, и осколочными гранатами.

Сам сложил легенды о себе

Про советско-российский РПГ-7 складывают мифы и легенды, приписывая ему порой и вовсе не свойственные для данного вида оружия качества и свойства. Тем не менее, гранатомет этот и впрямь легендарный. Он имеет богатую историю, связанную отнюдь не с полигонными стрельбами. Впервые «семерка» зарекомендовала себя надежным «бойцом» в 1968 году во Вьетнаме. Придя на смену РПГ-2, она успешно поражала американские танки М48 и другую бронетехнику. С той поры РПГ-7 стали называть главным оружием партизанской борьбы: из-за гарантированного попадания с расстояния в 300-500 метров в любую цель.

Ценились также его простота и надежность при высокой эффективности — этому гранатомету не страшны ни грязь болот, ни песок пустынь. За эти качества РПГ-7 прижился во многих армиях мира.

Известен РПГ-7 и качествами бойца ПВО, что, казалось бы, никак не свойственно ручному противотанковому гранатомету. Однако только за время войны во Вьетнаме (конец 1950-х — 1975 год) вьетнамцы-северяне сбили 128 американских вертолетов. В последующем РПГ-7 успешно сбивали вертолеты и других стран. На боевом счету «семерки» есть даже военно-транспортные самолеты, их поражали гранатометным выстрелом с земли в разных странах — от Афганистана, Ирака, до совершенно мирных, на первый взгляд, Филиппин. Под огонь этого гранатомета попадали и американские самолеты С-130 «Геркулес» и С-47 «Дакота».

При этом основное предназначение РПГ-7 заключается именно в поражении бронетанковой техники и сухопутных сил противника. И здесь ему в ближнем бою нет равных.

«Последыши»

Наш РПГ-7 клонировали американцы. В США создано полномасштабное производство этих многоразовых противотанковых гранатометов, их выпускает компания AirTronic под марками Airtronic USA RPG-7 и Mk.777. Тестирование этих гранатометов прошло в 2014 году в рамках программы Spiral J армии США, и тогда же Абердинский испытательный полигон (штат Мэриленд) сертифицировал РПГ-7 под лейблом Made in USA и разрешил их поставку американской армии.

Смешно, но наше знаменитое Конструкторское бюро «Базальт», разработчик РПГ-7, с того же 2014 года включено в санкционный список США. «Справедливости ради» отметим, что американцы клонировали и самый популярный в мире автомат АК-47, а заодно наложили санкции на концерн «Калашников».

Если уж говорить об «иностранном происхождении» советско-российского гранатомета, то из более чем 40 государств, где он используется, в 8 странах, помимо США, налажено собственное производство. В Болгарии РПГ-7 известен как ATGL, в Грузии — RPG-7G, в Египте — Sakr RPG-7, в Ираке — Al-Nassira, в Иране — DIO RPG 7 Saghegh, в КНР — Type 69 RPG, в Румынии — AG-7, в Судане — Sinar.

Популярность этого гранатомета, «простого, как палка,и надежного, как автомат Калашникова», во всем мире столь велика, что в его пользу отказываются от иных ручных противотанковых систем, таких как американский М67, шведский М2 Carl Gustaf, французский LRAG F1 или израильский В-300. Наш-то лучше!

«Папа всех боеприпасов». Чем опасно российское термобарическое оружие

Сорок четыре тонны

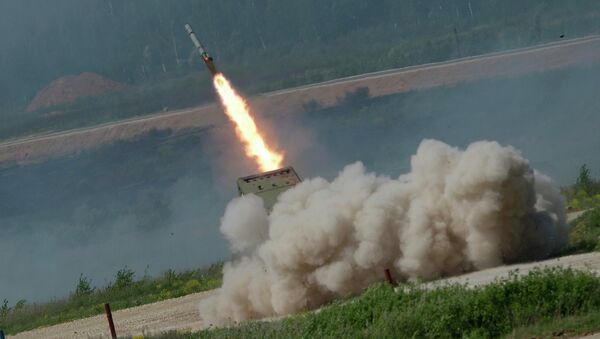

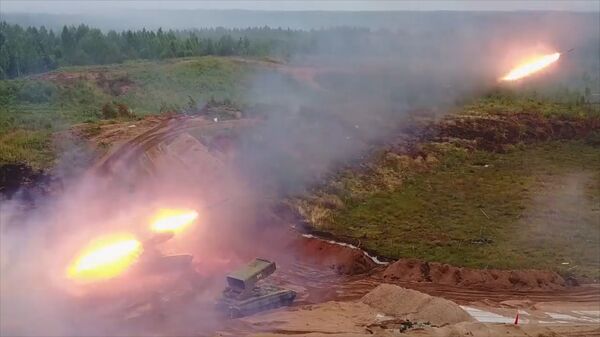

Термобарические боеприпасы по своему поражающему воздействию значительно отличаются от, скажем, фугасных. Объемно-детонирующая бомба при контакте с целью не просто взрывается, а распыляет аэрозольное облако горючего вещества, которое, доли секунды спустя, поджигается специальным зарядом. В результате взрыва образуется огненный шар, создающий в эпицентре зону высокого давления. Даже при отсутствии сверхзвуковой ударной волны такой взрыв эффективно поражает живую силу противника, свободно проникая в зоны, недоступные для осколочных боеприпасов. Он «затекает» в любую складку местности, за любое препятствие. Спрятаться от взрыва термобарической бомбы или снаряда практически невозможно.

Кадры взрыва «папы всех бомб» на одном из полигонов 30-го ЦНИИ Министерства обороны России обошли все мировые СМИ. Боеприпас на учебную цель сбросил стратегический бомбардировщик Ту-160, который является на сегодняшний день самым «дальнобойным» самолетом ВКС. О тактико-технических характеристиках новой бомбы известно немного: масса взрывчатого вещества составляет около семи тонн, а мощность взрыва приблизительно равна 44 тоннам в тротиловом эквиваленте. Оценку оружию сразу после испытаний дало высшее военное руководство.

Боевое применение

По словам российских генералов, высокая площадь поражения позволяет уменьшить стоимость боеприпаса за счет снижения требований к точности попадания. Однако, как заявил генерал армии Анатолий Корнуков, пока из средств доставки боеприпаса можно использовать только самолет. Ракет, способных нести заряд сопоставимой мощности, пока не существует. Тем не менее в России есть и другие виды объемно-детонирующего оружия.

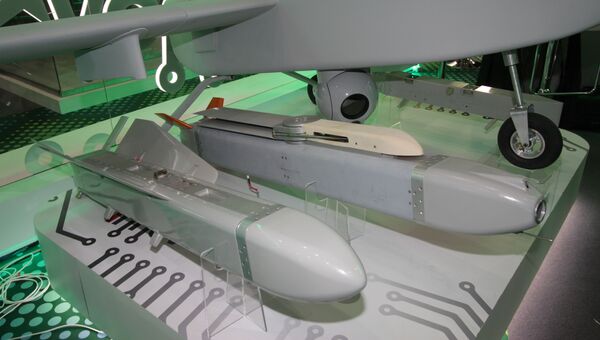

— В России на вооружении стоит широкая номенклатура подобных боеприпасов, — рассказал РИА Новости главный редактор журнала «Арсенал Отечества» Виктор Мураховский. — От авиабомб до малогабаритных средств поражения. Под последними я имею в виду, например, реактивный пехотный огнемет «Шмель» или выстрелы ТПГ-7В для противотанкового гранатомета РПГ-7. Кроме того, термобарические боеприпасы являются штатными для тяжелых огнеметных систем ТОС-1 «Буратино» и ТОС-1А «Солнцепек». Это оружие широко применялось в локальных конфликтах последнего времени. В частности, в Сирии ТОС-1А показала высокую эффективность при уничтожении укрепленных позиций террористов.

По словам эксперта, объемно-детонирующие боеприпасы идеально подходят для уничтожения инженерных сооружений: блиндажей, бункеров, долговременных огневых точек. При этом высокую разрушительную мощь они демонстрируют и на открытой местности. В Сети есть кадры с беспилотников, демонстрирующие боевую работу батареи «Солнцепеков» в Сирии. Несколько установок за полминуты буквально засеяли взрывами ущелье, через которое боевики ИГ (террористическая организация, запрещенная в России. — Прим. ред) водили караваны с оружием. Впрочем, область применения таких боеприпасов довольно широка и не ограничивается борьбой с нерегулярными вооруженными формированиями.

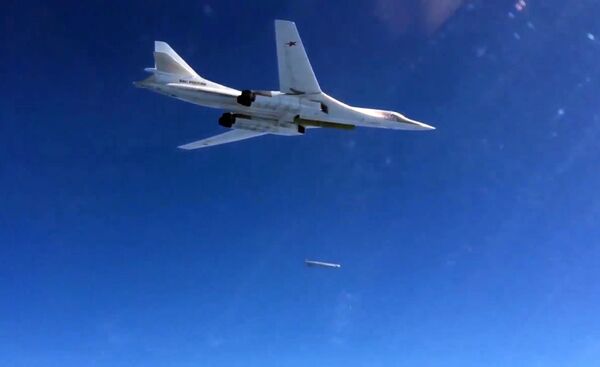

— Объемно-детонирующие авиабомбы предназначены в основном для нанесения ударов по целям армии противника в тактической и оперативно-тактической глубине ее боевых порядков, — пояснил Виктор Мураховский. — Это пункты управления, узлы связи, стартовые позиции баллистических ракет и так далее. Боеприпас такого типа хорошо действует по небронированным целям. Парой подобных бомб можно полностью уничтожить военный аэродром — на открытой местности при взрыве дополнительно возникает сильнейшее термическое воздействие. Грубо говоря, в зоне поражения горит все, что может гореть.

Виктор Мураховский подчеркнул, что объемно-детонирующие боеприпасы имеют и недостатки. В частности, к ним можно отнести неизбирательное действие и зависимость от неблагоприятных погодных условий. В сильный ветер, дождь или снегопад аэрозольное облако распыляется значительно меньше. Соответственно, и эффект от взрыва гораздо слабее.

А как у них?

Применяют термобарические боеприпасы и на Западе. На вооружении Корпуса морской пехоты США, в частности, есть 40-миллиметровые барабанные гранатометы MGL с термобарическими боеприпасами XM1060. Кроме того, во время войны в Ираке морпехи активно использовали объемно-детонирующий выстрел для противотанкового гранатомета SMAW. По сообщениям западной прессы, с помощью одного выстрела из этого оружия разведгруппе американских военных удалось полностью уничтожить каменное одноэтажное здание вместе со скрывающимися внутри солдатами противника.

Гранатомёт Грязева

Советский и российский конструктор В.П. Грязев, известный своими конструкциями автоматических пушек и ручного стрелкового оружия, также является автором визитной карточки любого российского подразделения специального назначения — магазинного гранатомёта ГМ-94.

Нестандартный калибр

История гранатомёта конструкции Грязева берёт своё начало в самые плодовитые для тульской оружейной школы 90-е годы. В 1993 году, взяв за основу принцип помпового ружья РМБ-93, в конструкторском бюро приборостроения (КБП) представили магазинный гранатомёт ГМ-93. Принципиальных отличий от боевого ружья у гранатомёта немного, а вот от большинства ружей его отличает необычная схема перезаряжания. Эта процедура осуществляется движением цевья «вперёд-назад», а не более привычным способом «на себя-от себя».

Причина таких метаморфоз — расположение магазина над стволом. Движением же цевья перемещается сам ствол, который надвигается на боеприпас, подаваемый из верхнего магазина вниз на линию ствола. При очередном движении вперёд цевья после выстрела из гранатомёта выталкивается вниз стреляная гильза, а на её место подаётся новый патрон. Ручное перезаряжание как нельзя лучше подходит для использования маломощных нелетальных боеприпасов с недостаточной энергетикой, не обеспечивающей работу автоматики.

ГМ-93 с постоянным прикладом

Источник изображения: КБП

Калибр в 43 мм был нехарактерен для отечественных крупнокалиберных систем. Гранатомёт обязан этим гильзе боеприпаса 45-мм опытной авиационной пушки ТКБ-700. Такая гильза имела двухкамерную конструкцию с камерами высокого и низкого давления. Аналогичной по устройству стала гильза для выстрела ВГМ93, используемого в 43-мм гранатомёте. Всё это позволило создать тулякам многофункциональный полицейский комплекс, получивший признание всех силовых структур.

Впрочем, поначалу история ГМ-93 складывалась не так удачно, как хотелось бы. Первые образцы имели постоянный нескладной приклад, выглядели слишком громоздкими и неудобными. Такое оружие не могло вызвать большого интереса среди силовиков, однако второй шанс к грязевскому гранатомёту пришёл оттуда, откуда вряд ли приходилось ожидать. Штатным снаряжением ВГМ93 являлась термобарическая смесь, более привычная для огнемётных систем — именно огнемётчикам пришлась по душе идея малогабаритного многозарядного оружия.

Необычный огнемёт

Интерес к тульскому концепту в виде ГМ-93 проявили в управлении начальника войск РХБЗ Вооружённых сил РФ. С этого момента закипела работа над модернизацией комплекса. Новый гранатомёт получил складной приклад и обозначение ГМ-94. В таком виде оружие попало на первые испытания и постепенно стало приобретать знакомые сегодня черты.

Ранний вариант ЛПО-97

Источник изображения: КБП

К 2000 году у оружия появились более изящные и удобные приклад и цевьё. Конструкторская документация предполагала изготовление трёх вариантов исполнения. Два из них имели постоянный приклад, позаимствованный у снайперской винтовки ВСК-94, а третий — складной. Варианты с нескладывающимся прикладом имели либо центральный открытый прицел, либо боковой диоптрический. Последний вариант был наиболее привычен для классической конструкции реактивных пехотных огнемётов РПО.

После успешного прохождения государственных испытаний в декабре 2002 года гранатомёт Грязева приняли на вооружение войск РХБЗ России под наименованием «Лёгкий пехотный огнемёт образца 1997 года, ЛПО-97». В боекомплект огнемёта вошли термобарический, инертный и учебный боеприпасы. Оружие получило свой ведомственный индекс МО.1.16.01, а боеприпасы — индекс МО.1.16.02.

ЛПО-97 и боеприпасы МО.1.16.02, 2003 год

Источник изображения: twower.livejournal.com

Вопреки распространённому убеждению, не ГМ-94, а именно ЛПО-97 использовался спецназом ФСБ 3 сентября 2004 года во время спецоперации по освобождению заложников в школе №1 города Беслан. Гранатомёт ГМ-94 на тот момент был опытным изделием и не использовался ни в одной из силовых структур, тогда как ЛПО-97 производился серийно в тульском КБП и состоял на вооружении армейских огнемётчиков. При этом различить визуально два этих изделия не представляется возможным.

Однако согласно независимому расследованию бесланской трагедии, на месте проведения спецоперации остались многочисленные гильзы с маркировкой «МО.1.16.02», а также как минимум один неиспользованный боеприпас 2003 года выпуска с соответствующей маркировкой. Остаётся лишь один вопрос — как в руки бойцов ФСБ попали огнемёты ЛПО-97 и боеприпасы к ним? Накануне со склада военно-технического имущества РХБЗ в/ч 93203 для проведения спецоперации выдавались огнемёты РПО-А. Вероятно, тем же путём ЛПО-97 попали в руки бойцов антитеррора.

ЛПО-97 в Беслане

Источник изображения: pravdabeslana.ru

Насколько эффективным оказалось применение нештатного для спецназа ФСБ оружия, судить сложно, но судя по последующему интересу данной структуры к этому гранатомётному комплексу, ЛПО-97 успешно прошёл испытание боем. Через год в Нальчике во время очередной спецоперации вновь применялся малогабаритный термобарический комплекс. Время ГМ-94 в 2005 году ещё не настало, и можно предположить, что в бой снова вступил ЛПО-97.

«Енот» на службе МВД

Уже в разгар серийного производства ЛПО-97 туляки представили для МВД гранатомёт ГМ-94. Визуально идентичный ЛПО-97, он имел иной выстрел также термобарического снаряжения (ВГМ93.100 отличался от МО.1.16.02 лишь более короткой гильзой). Зачем это понадобилось делать, остаётся только гадать — некоторые источники указывают, что таким образом в КБП решили обойти запрет заказчика ЛПО-97 на использования комплекса в интересах других силовых структур.

Читать еще:  Какой должна быть идеальная мишень для стрельбы?

Комплектация гранатомёта ГМ-94. Фото автора

Источник изображения: warspot.ru

Наиболее ранние известные образцы ГМ-94 датируются концом 2002 года. При этом в рекламе нового гранатомёта изначально использовались кадры испытаний ЛПО-97 и его изображения. Первым отличительным элементом тульского гранатомёта от огнемёта стал более массивный резиновый затыльник приклада. Этот характерный нюанс говорит о существенной отдаче при выстреле несмотря на, казалось бы, миниатюрный боеприпас.

Первые испытания ГМ-94 в МВД прошли в 2003 году в рамках научно-исследовательских работ (НИР) «Базис-03». Российская милиция уже имела на вооружении специальный гранатомёт 6Г30, который обладал рядом существенных недостатков, таких как высокая масса, большой поперечный габарит, низкая кучность и меткость стрельбы, сложность введения поправок во время стрельбы, изменение весового баланса и инерция вращения барабана после выстрела. ГМ-94 был избавлен от этих недостатков.

Испытания, проходившие с апреля по декабрь 2003 года в московских ОМОН и ОМСН, а также отряде «Витязь» внутренних войск, показали положительные результаты, и применение ГМ-94 в МВД признали целесообразным. Для этого требовалось расширение номенклатуры боеприпасов, комплектация приспособлением для переноски гранат, изменение прицельных приспособлений. Представители ОМОН и вовсе заявили, что в случае расширения номенклатуры 40-мм боеприпасов типа ВОГ-25 необходимость создания нового комплекса отпадает.

Сотрудник спецназа с ГМ-94

Источник изображения: Hard Blog

Доработка ГМ-94 для нужд МВД происходила в рамках опытно-конструкторских работ (ОКР) «Енот». В комплект к термобарическому, инертному и учебному боеприпасам добавился боеприпас раздражающего действия, снаряжённый веществом «Си-Эс». Нелетальный комплекс, состоящий из гранатомёта ГМ-94 и четырёх видов выстрелов ВГМ93, приняли на вооружение МВД в июне 2005 года. Годом позже арсенал милицейского спецназа пополнили светозвуковой выстрел «Термит» и ударно-шоковый выстрел с резиновым поражающим элементом.

Как уже говорилось ранее, ФСБ также заинтересовалась таким комплексом, приняв его на вооружение в 2008 году вместе с новым осколочным выстрелом ВГМ93.900. В 2011 году всю гамму боекомплекта приняли на вооружение ФСО. Кроме того, гранатомёт поставляется на экспорт.

Боекомплект

Термобарический выстрел предназначен для поражения живой силы, легкобронированной и небронированной техники, разрушения лёгких укрытий, в том числе дверей и межкомнатных перегородок. Особенностью этого безосколочного боеприпаса являются чёткая локализация зоны поражения радиусом 3 м и минимальная дистанция безопасного применения (5-10 м). Благодаря этому выстрел с термобарической гранатой можно эффективно использовать внутри здания, а контролируемая область поражения гранаты позволяет обеспечить безопасность заложников, гражданского населения и собственного личного состава. При этом термобарическая граната может выводить из строя технику с толщиной брони до 8 мм. Запрещается стрельба из гранатомёта по целям, находящимся в помещениях объёмом менее 50 куб. м при нахождении в них гра­натомётчика.

Раздражающий выстрел предназначен для оказания нелетального воздействия на правонарушителей аэрозольным облаком раздражающего вещества типа «Си-Эс» непереносимой концентрации на открытой местности площадью 100 кв. м или в помещениях объёмом 300 куб. м.

Светозвуковой выстрел предназначен для оказания нелетального психофизического воздействия на правонарушителей интенсивной вспышкой и сопровождающим её шумом.

Выстрелы ВГМ93. Фото автора

Источник изображения: warspot.ru

Аэрозольный травмобезопасный выстрел предназначен для оказания физиологического воздействия на правонарушителей на дистанциях от 30 до 120 м, основанного на мгновенном диспергировании раздражающего состава типа «Си-Эс» и создании аэрозольного облака раздражающего действия объёмом 30 куб. м. Кроме того, граната оказывает нелетальное ударно-шоковое воздействие с нанесением повреждений не выше средней степени тяжести, аналогичное поражающему элементу ударно-шокового выстрела. Из-за значительно меньшей массы снаряда при стрельбе травматическими боеприпасами необходимо выносить точку прицеливания выше цели и учитывать поправки на боковой ветер.

Осколочный выстрел предназначен для поражения живой силы на открытой местности и в помещениях, вывода из строя транспортных средств, разрушения лёгких преград (двери, межкомнатные перегородки). Граната создаёт осколочное поражение незащищённой живой силы на площади в форме сектора с углом 170-190° и радиусом 5 м со стороны головной части гранаты.

Рюкзак гранатомётчика для ГМ-94 и 24 выстрелов к нему

Источник изображения: allmulticam.ru

Инертный выстрел предназначен для обучения личного состава технике стрельбы из гранатомёта, учебный — для обучения личного состава обращению с гранатомётом и боеприпасами. Готовы к серийному выпуску дымовые, осветительные и сигнальные выстрелы. Разрабатываются выстрелы различного назначения: кумулятивные, маркерные, для обездвиживания, со стреловидными поражающими элементами.

  1. Гранатомет магазинный ГМ-94. Руководство по эксплуатации ГМ-94.00.000 РЭ
  2. Гранатомет магазинный ГМ-94. Формуляр ГМ-94.00.000 ФО
  3. Легкий пехотный огнемет ЛПО-97. Технические условия МО.1.16.01.000 ТУ
  4. Выстрел с термобарическим снаряжением. Технические условия МО.1.16.02.000 ТУ

Гранатомёт Грязева

Советский и российский конструктор В.П. Грязев, известный своими конструкциями автоматических пушек и ручного стрелкового оружия, также является автором визитной карточки любого российского подразделения специального назначения — магазинного гранатомёта ГМ-94.

Нестандартный калибр

История гранатомёта конструкции Грязева берёт своё начало в самые плодовитые для тульской оружейной школы 90-е годы. В 1993 году, взяв за основу принцип помпового ружья РМБ-93, в конструкторском бюро приборостроения (КБП) представили магазинный гранатомёт ГМ-93. Принципиальных отличий от боевого ружья у гранатомёта немного, а вот от большинства ружей его отличает необычная схема перезаряжания. Эта процедура осуществляется движением цевья «вперёд-назад», а не более привычным способом «на себя-от себя».

Причина таких метаморфоз — расположение магазина над стволом. Движением же цевья перемещается сам ствол, который надвигается на боеприпас, подаваемый из верхнего магазина вниз на линию ствола. При очередном движении вперёд цевья после выстрела из гранатомёта выталкивается вниз стреляная гильза, а на её место подаётся новый патрон. Ручное перезаряжание как нельзя лучше подходит для использования маломощных нелетальных боеприпасов с недостаточной энергетикой, не обеспечивающей работу автоматики.

Калибр в 43 мм был нехарактерен для отечественных крупнокалиберных систем. Гранатомёт обязан этим гильзе боеприпаса 45-мм опытной авиационной пушки ТКБ-700. Такая гильза имела двухкамерную конструкцию с камерами высокого и низкого давления. Аналогичной по устройству стала гильза для выстрела ВГМ93, используемого в 43-мм гранатомёте. Всё это позволило создать тулякам многофункциональный полицейский комплекс, получивший признание всех силовых структур.

Впрочем, поначалу история ГМ-93 складывалась не так удачно, как хотелось бы. Первые образцы имели постоянный нескладной приклад, выглядели слишком громоздкими и неудобными. Такое оружие не могло вызвать большого интереса среди силовиков, однако второй шанс к грязевскому гранатомёту пришёл оттуда, откуда вряд ли приходилось ожидать. Штатным снаряжением ВГМ93 являлась термобарическая смесь, более привычная для огнемётных систем — именно огнемётчикам пришлась по душе идея малогабаритного многозарядного оружия.

Необычный огнемёт

Интерес к тульскому концепту в виде ГМ-93 проявили в управлении начальника войск РХБЗ Вооружённых сил РФ. С этого момента закипела работа над модернизацией комплекса. Новый гранатомёт получил складной приклад и обозначение ГМ-94. В таком виде оружие попало на первые испытания и постепенно стало приобретать знакомые сегодня черты.

К 2000 году у оружия появились более изящные и удобные приклад и цевьё. Конструкторская документация предполагала изготовление трёх вариантов исполнения. Два из них имели постоянный приклад, позаимствованный у снайперской винтовки ВСК-94, а третий — складной. Варианты с нескладывающимся прикладом имели либо центральный открытый прицел, либо боковой диоптрический. Последний вариант был наиболее привычен для классической конструкции реактивных пехотных огнемётов РПО.

После успешного прохождения государственных испытаний в декабре 2002 года гранатомёт Грязева приняли на вооружение войск РХБЗ России под наименованием «Лёгкий пехотный огнемёт образца 1997 года, ЛПО-97». В боекомплект огнемёта вошли термобарический, инертный и учебный боеприпасы. Оружие получило свой ведомственный индекс МО.1.16.01, а боеприпасы — индекс МО.1.16.02.

Вопреки распространённому убеждению, не ГМ-94, а именно ЛПО-97 использовался спецназом ФСБ 3 сентября 2004 года во время спецоперации по освобождению заложников в школе №1 города Беслан. Гранатомёт ГМ-94 на тот момент был опытным изделием и не использовался ни в одной из силовых структур, тогда как ЛПО-97 производился серийно в тульском КБП и состоял на вооружении армейских огнемётчиков. При этом различить визуально два этих изделия не представляется возможным.

Однако согласно независимому расследованию бесланской трагедии, на месте проведения спецоперации остались многочисленные гильзы с маркировкой «МО.1.16.02», а также как минимум один неиспользованный боеприпас 2003 года выпуска с соответствующей маркировкой. Остаётся лишь один вопрос — как в руки бойцов ФСБ попали огнемёты ЛПО-97 и боеприпасы к ним? Накануне со склада военно-технического имущества РХБЗ в/ч 93203 для проведения спецоперации выдавались огнемёты РПО-А. Вероятно, тем же путём ЛПО-97 попали в руки бойцов антитеррора.

Насколько эффективным оказалось применение нештатного для спецназа ФСБ оружия, судить сложно, но судя по последующему интересу данной структуры к этому гранатомётному комплексу, ЛПО-97 успешно прошёл испытание боем. Через год в Нальчике во время очередной спецоперации вновь применялся малогабаритный термобарический комплекс. Время ГМ-94 в 2005 году ещё не настало, и можно предположить, что в бой снова вступил ЛПО-97.

«Енот» на службе МВД

Уже в разгар серийного производства ЛПО-97 туляки представили для МВД гранатомёт ГМ-94. Визуально идентичный ЛПО-97, он имел иной выстрел также термобарического снаряжения (ВГМ93.100 отличался от МО.1.16.02 лишь более короткой гильзой). Зачем это понадобилось делать, остаётся только гадать — некоторые источники указывают, что таким образом в КБП решили обойти запрет заказчика ЛПО-97 на использования комплекса в интересах других силовых структур.

Наиболее ранние известные образцы ГМ-94 датируются концом 2002 года. При этом в рекламе нового гранатомёта изначально использовались кадры испытаний ЛПО-97 и его изображения. Первым отличительным элементом тульского гранатомёта от огнемёта стал более массивный резиновый затыльник приклада. Этот характерный нюанс говорит о существенной отдаче при выстреле несмотря на, казалось бы, миниатюрный боеприпас.

Первые испытания ГМ-94 в МВД прошли в 2003 году в рамках научно-исследовательских работ (НИР) «Базис-03». Российская милиция уже имела на вооружении специальный гранатомёт 6Г30, который обладал рядом существенных недостатков, таких как высокая масса, большой поперечный габарит, низкая кучность и меткость стрельбы, сложность введения поправок во время стрельбы, изменение весового баланса и инерция вращения барабана после выстрела. ГМ-94 был избавлен от этих недостатков.

Испытания, проходившие с апреля по декабрь 2003 года в московских ОМОН и ОМСН, а также отряде «Витязь» внутренних войск, показали положительные результаты, и применение ГМ-94 в МВД признали целесообразным. Для этого требовалось расширение номенклатуры боеприпасов, комплектация приспособлением для переноски гранат, изменение прицельных приспособлений. Представители ОМОН и вовсе заявили, что в случае расширения номенклатуры 40-мм боеприпасов типа ВОГ-25 необходимость создания нового комплекса отпадает.

Доработка ГМ-94 для нужд МВД происходила в рамках опытно-конструкторских работ (ОКР) «Енот». В комплект к термобарическому, инертному и учебному боеприпасам добавился боеприпас раздражающего действия, снаряжённый веществом «Си-Эс». Нелетальный комплекс, состоящий из гранатомёта ГМ-94 и четырёх видов выстрелов ВГМ93, приняли на вооружение МВД в июне 2005 года. Годом позже арсенал милицейского спецназа пополнили светозвуковой выстрел «Термит» и ударно-шоковый выстрел с резиновым поражающим элементом.

Как уже говорилось ранее, ФСБ также заинтересовалась таким комплексом, приняв его на вооружение в 2008 году вместе с новым осколочным выстрелом ВГМ93.900. В 2011 году всю гамму боекомплекта приняли на вооружение ФСО. Кроме того, гранатомёт поставляется на экспорт.

Боекомплект

Термобарический выстрел предназначен для поражения живой силы, легкобронированной и небронированной техники, разрушения лёгких укрытий, в том числе дверей и межкомнатных перегородок. Особенностью этого безосколочного боеприпаса являются чёткая локализация зоны поражения радиусом 3 м и минимальная дистанция безопасного применения (5-10 м). Благодаря этому выстрел с термобарической гранатой можно эффективно использовать внутри здания, а контролируемая область поражения гранаты позволяет обеспечить безопасность заложников, гражданского населения и собственного личного состава. При этом термобарическая граната может выводить из строя технику с толщиной брони до 8 мм. Запрещается стрельба из гранатомёта по целям, находящимся в помещениях объёмом менее 50 куб. м при нахождении в них гра­натомётчика.

Раздражающий выстрел предназначен для оказания нелетального воздействия на правонарушителей аэрозольным облаком раздражающего вещества типа «Си-Эс» непереносимой концентрации на открытой местности площадью 100 кв. м или в помещениях объёмом 300 куб. м.

Светозвуковой выстрел предназначен для оказания нелетального психофизического воздействия на правонарушителей интенсивной вспышкой и сопровождающим её шумом.

Аэрозольный травмобезопасный выстрел предназначен для оказания физиологического воздействия на правонарушителей на дистанциях от 30 до 120 м, основанного на мгновенном диспергировании раздражающего состава типа «Си-Эс» и создании аэрозольного облака раздражающего действия объёмом 30 куб. м. Кроме того, граната оказывает нелетальное ударно-шоковое воздействие с нанесением повреждений не выше средней степени тяжести, аналогичное поражающему элементу ударно-шокового выстрела. Из-за значительно меньшей массы снаряда при стрельбе травматическими боеприпасами необходимо выносить точку прицеливания выше цели и учитывать поправки на боковой ветер.

Осколочный выстрел предназначен для поражения живой силы на открытой местности и в помещениях, вывода из строя транспортных средств, разрушения лёгких преград (двери, межкомнатные перегородки). Граната создаёт осколочное поражение незащищённой живой силы на площади в форме сектора с углом 170-190° и радиусом 5 м со стороны головной части гранаты.

Инертный выстрел предназначен для обучения личного состава технике стрельбы из гранатомёта, учебный — для обучения личного состава обращению с гранатомётом и боеприпасами. Готовы к серийному выпуску дымовые, осветительные и сигнальные выстрелы. Разрабатываются выстрелы различного назначения: кумулятивные, маркерные, для обездвиживания, со стреловидными поражающими элементами.

  1. Гранатомет магазинный ГМ-94. Руководство по эксплуатации ГМ-94.00.000 РЭ
  2. Гранатомет магазинный ГМ-94. Формуляр ГМ-94.00.000 ФО
  3. Легкий пехотный огнемет ЛПО-97. Технические условия МО.1.16.01.000 ТУ
  4. Выстрел с термобарическим снаряжением. Технические условия МО.1.16.02.000 ТУ

В настоящее время широкое распространение в Российской армии и зарубежом получили средства ближнего боя, включающие противопехотные автоматические, подствольные и ручные гранатометы.
Основным назначением указанных средств ближнего боя является повышение эффективности действия подразделений мотопехоты в современном бою как в наступлении, так и при выполнении специальных операций, которые показывают высокую эффективность не только против живой силы, но и против слабозащищенных, в том числе подвижных целей, при подавлении или уничтожении огневых средств противника, находящихся в оборудованных укрытиях полевого типа, а также расположенных в городских условиях. Данный вид вооружения может также обеспечить поражение навесным огнем целей в окопах, траншеях, расположенных в естественных складках местности (в лощинах, оврагах и т.п.) или вне зоны прямой видимости в населенных пунктах.

Автоматические гранатометы и выстрелы к ним

На вооружение Российской Армии был принят 30-мм автоматический гранатомет на станке АГС-17.
Станковый автоматический гранатомет АГС-17 предназначен для вооружения мотострелковых подразделений пехоты и усиления ее огневых возможностей путем поражения осколочными боеприпасами живой силы и огневых средств противника (расчетов пулеметов, противотанковых и безоткатных орудий), расположенных вне укрытий, в открытых окопах (траншеях) и за естественными складками местности (в лощинах, оврагах, на обратных скатах высот), а также объектов небронированной техники (автомобилей, пусковых установок, радио- и радиолокационных станций и т.д.) настильным и навесным огнем. Варианты гранатомета АГС-17 устанавливаются на вертолетах, катерах, автомобилях и укрепрайонах.
30-мм автоматический гранатометный комплекс АГС-30 поступил на вооружение внутренних войск МВД в 1996 году, а в 2002 году — был принят на вооружение Российской армии. Гранатомет устанавливается на легком треножном станке, который обеспечивает возможность стрельбы с неподготовленных позиций. Большой горизонтальный сектор обстрела позволяет переносить огонь на внезапно появившуюся цель. Транспортировка гранатомета со станком доступна одному человеку.
Для стрельбы из автоматических гранатометов АГС-17 и АГС-30 ОАО«НПО «Прибор» по заказу ГРАУ МО РФ был разработан и принят на вооружение 30-мм выстрел ВОГ-30 с осколочной гранатой повышенной эффективности. Выстрел обеспечил увеличение эффективности осколочного действия более чем в 1,5 раза и кардинально улучшил эксплуатационную надежность за счет автономной герметизации метательного заряда по сравнению с выстрелом ВОГ-17 (ВОГ-17М), состоящим на вооружении Российской Армии с 1971 года.
Для расширения области применения отечественных автоматических гранатометов ОАО «НПО «Прибор» разработан новый 30-мм выстрел с осколочной гранатой, позволяющий увеличить максимальную дальность стрельбы при сохранении внутрибаллистических и массо-габаритных характеристик.
Одновременно, с выстрелами основного назначения ОАО «НПО «Прибор» разработан и ведется серийное производство 30-мм выстрелов с практической гранатой ВУС-30 для учебной стрельбы из автоматических гранатометов, которые обладают большей информативностью при обучении личного состава приемам и правилам стрельбы, а также могут использоваться в качестве целеуказания и пристрелки.
Однако, как показали результаты, проведенных расчетов сравнительной оценки боевой эффективности существующих гранатометных комплексов с гранатами относительно малой мощности, свидетельствуют о том, что поражение живой силы в современных средствах индивидуальной бронезащиты недостаточно эффективно.
Наряду с разработкой новых выстрелов для состоящих на вооружении
30-мм автоматических гранатометов АГС-17 и АГС-30 в настоящее время для повышения эффективности поражения живой силы в средствах индивидуальной бронезащиты и увеличения максимальной дальности стрельбы из отечественных гранатометов, ОАО «НПО «Прибор» совместно с ОАО «Концерн «Калашников» завершена разработка 40-мм автоматического противопехотного гранатометного комплекса повышенного могущества («Балкан»), представленный на рисунке 1, который с положительными результатами прошел Государственные испытания и рекомендован для принятия на вооружение Вооруженных сил Российской Федерации.

Рисунок 2 — Относительная боевая эффективность гранатомётных комплексов

Для стрельбы из 40-мм гранатометного комплекса «Балкан» применяются 40-мм выстрелы с осколочной гранатой (инд. 7П39) разработки и производства ОАО «НПО «Прибор».
40-мм автоматический противопехотный гранатометный комплекс («Балкан») предназначен для уничтожения и подавления живой силы, поражения огневых средств противника, расположенных вне укрытий в открытых окопах (траншеях) за естественными складками местности (в лощинах, оврагах, на обратных скатах высот), а также поражения небронированной военной техники (автомобили, пусковые установки, радиолокационные станции и т.п.) на дальностях до 2500 м, вместо 1700 для АГС-17.
В основу баллистического решения комплекса «Балкан» положен выстрел с «улетающей» гильзой, аналогичный принцип используется в выстрелах к отечественным подствольным гранатометам. Применение указанного конструктивного баллистического решения позволило более рационально использовать боевую часть гранаты и тем самым значительно увеличить могущество выстрела. Отсутствие экстрактируемой гильзы позволил создать гранатомет без механизма экстракции, что упрощает механику гранатомета.
Разработанный 40-мм автоматический противопехотный гранатометный комплекс «Балкан» превосходит по эффективности стрельбы существующие 30мм гранатометы. Сравнительные характеристики относительной эффективности штатных гранатометных комплексов АГС-17, АГС-30 и нового комплекса «Балкан» представлены на диаграмме (см. рисунок 2).
Для улучшения условий адаптации нового комплекса при использовании его как в пешем порядке, так и при установке на различных видах носителей штатное место 40-мм гранатометного комплекса и боевой расчет соответствуют находящемуся на вооружении гранатомету АГС-17.

Подствольные, ручные гранатометы и выстрелы к ним

До настоящего времени в России основным средством, повышающим эффективность действия подразделений пехоты в современном бою как в наступлении, так и при выполнении специальных операций, в том числе антитеррористического и противодиверсионного назначения, являются подствольные гранатометы, применяемые в комплексе с автоматами Калашникова.
Интерес к подствольным гранатометам обусловлен возможностью обеспечения поражения живой силы, легкобронированной и небронированной техники и огневых средств, расположенных в диапазоне между максимальной дальностью броска ручной гранаты (≈30 м) и минимальной безопасной для своих войск дальностью стрельбы из миномета, т.е. на дальностях от 40 до 400 м (рисунок 3).
ОАО «НПО «Прибор» разработал 40-мм выстрелы с осколочной и осколочной «прыгающей» гранатами ВОГ-25 и ВОГ-25П к подствольным гранатометам ГП-30, ГП-30М и ГП-34, а также ручному шестизарядному гранатомету револьверного типа — 6Г30.

Рисунок 3 — Схема применения подствольных гранатомётов

Следующим шагом в разработке еще более эффективных 40-мм выстрелов основного назначения послужила модернизация штатных выстрелов ВОГ-25 и ВОГ-25П за счет использования новых прогрессивных технологий. Наиболее производительным методом оформления канавок на внутренней поверхности является метод холодного деформирования.
ОАО «НПО «Прибор» на основе новой технологии получения осколочных корпусов разработаны выстрелы нового поколения: «40-мм выстрел с осколочной гранатой ВОГ-25М, индекс 7П44» и «40-мм выстрел с осколочной «прыгающей» гранатой ВОГ-25ПМ, индекс 7П45».
Разработанные выстрелы позволяют увеличить эффективность осколочного действия гранат в 1,3÷1,5 раза по сравнению со штатными выстрелами ВОГ-25 и ВОГ-25П.
Работы по созданию модернизированных выстрелов ОАО «НПО «Прибор» были завершены в 2003 году и в этом же году выстрелы были приняты на вооружение Министерством обороны РФ.
Разработанные выстрелы по своему устройству являются унитарными и выполнены по «безгильзовой» схеме или по схеме с «улетающей» гильзой, т.е. метательный заряд вместе со средством воспламенения располагается в донной части корпуса гранаты и выстреливается вместе с ней. Такая схема выстрела позволила существенно упростить конструкцию гранатомета по отношению к зарубежным аналогам.
Следует отметить, что в разработанном отечественном боекомплекте выстрелов, по сравнению с ВОГ-25 и ВОГ-25М, в конструкции ВОГ-25П и ВОГ-25ПМ применен специальный вышибной заряд, который при ударе взрывателя о грунт обеспечивает воздушный разрыв гранаты на высоте 0,5. 1,5м, что повышает эффективность осколочного действия.
Анализ боевых действий войск в локальных конфликтах показывает, что защита личного состава от прицельного огня стрелкового оружия с использованием дымовых средств является актуальной проблемой. При этом характер боевого столкновения, как правило, принимает форму ближнего боя, в котором части подразделений сухопутных войск испытывают дефицит в эффективных средствах «ослепления» огневых точек противника, так как выдвижение на рубеж прицельного поражения будет крайне затруднено. Универсальным средством, способным выполнять задачи по прицельному и мгновенному «ослеплению» огневых точек противника на расстоянии до 400 м, является 40-мм выстрел с дымовой гранатой ВДГ-25, индекс ВО.2.13.00 разработки ОАО «НПО «Прибор».
40-мм выстрел с дымовой гранатой ВДГ-25 в составе гранатометного комплекса эффективно выполняет следующие задачи:

  • ослепление и задымление огневых точек противника для обеспечения безопасной смены огневых позиций одиночными солдатами и подразделениями;
  • создание непереносимых условий для живой силы в закрытых помещениях.

При срабатывании выстрел ВДГ-25 образует дымовое облако в течение 20 сек. длиной 10 м и высотой 3 м при средней скорости ветра. Такое дымовое облако представлено на рисунке 4.

Рисунок 4 — Внешний вид дымового облака Рисунок 5 — Функционирование выстрела ВФГ-25 Рисунок 6 — Функционирование выстрела ВЗГ-25

40-мм выстрел с дымовой гранатой ВДГ-25, пройдя с положительными результатами Государственные испытания, был принят на вооружение Министерством обороны РФ в 2003 году.
Дальнейшему развитию выстрелов к подствольным и ручному гранатометам послужило создание многофункционального комплекса гранат основного и вспомогательного назначения, предназначенные для расширения возможностей поражения противника при решении типовых задач:

  • по борьбе с живой силой, находящейся в окопах и укрытиях полевого типа, за естественными местными укрытиями, в замкнутых объемах строений и инженерных укреплений;
  • освещения в ночное время суток местности на дистанции до 600 м.

В состав многофункционального комплекса вошли четыре выстрела:

  • 40-мм выстрел с фугасной гранатой ВФГ-25 (основного назначения) и выстрелы вспомогательного назначения;
  • 40-мм выстрел с зажигательной гранатой ВЗГ-25;
  • 40-мм выстрел с осветительной гранатой ВСГ-25;
  • 40-мм выстрел с практической гранатой ВУС-25 для учебной стрельбы.

Функционирование выстрела ВФГ-25 представлено на рисунке 5.
40-мм выстрел с зажигательной гранатой ВЗГ-25 предназначен для создания очагов пожара на местности и в помещении. Функционирование выстрела ВЗГ-25 представлено на рисунке 6.
40-мм выстрел с осветительной гранатой ВСГ-25 предназначен для обеспечения боевых действий в ночное время, обнаружения противника и наблюдения за полем боя в темное время суток.
Функционирование выстрела ВСГ-25 представлено на рисунке 7.
40-мм выстрел с практической гранатой ВУС-25 для учебной стрельбы спроектирован на основе 40-мм выстрела с осколочной гранатой ВОГ-25М и предназначен для обучения личного состава приемам и правилам стрельбы из подствольных и ручного гранатометов. Данный выстрел не только безопасен для обучения, но и для пристрелки и целеуказания при ведении боевых действий.
Функционирование выстрела ВУС-25 представлено на рисунке 8.

Рисунок 7 — Функционирование выстрела ВСГ-25 Рисунок 8 — Функционирование выстрела ВУС-25

Многофункциональный комплекс гранат, пройдя с положительными результатами Государственные испытания, принят на вооружение Министерством обороны РФ в 2009 году.
Созданные ОАО «НПО «Прибор» в последние годы выстрелы второго поколения совместно с новым современным гранатометом ГП-34 обеспечивают повышение эффективности боевого применения по сравнению с зарубежными подствольными гранатометными комплексами.
С целью повышения эффективности боевого применения при ведении современного боя осуществляется модернизация отечественного гранатометного вооружения и выстрелов к подствольным и ручным гранатометам в следующих направлениях:

  1. Применение дистанционно-управляемого подрыва гранат за счет использования новых многофункциональных взрывательных устройств, позволяющих существенно повысить эффективность действия гранат основного и вспомогательного назначения при ведении боевых действий.
  2. Применение предконтактного подрыва гранат за счет применения нового электронного взрывательного устройства предконтактного действия.

Олег Тимофеевич Чижевский, генеральный директор , генеральный конструктор
Анатолий Иванович Косихин, главный конструктор
ОАО «НПО «Прибор»

РПГ-7: убийственная простота русской гранатометной «палки»

Гранатомет РПГ-7 надо бы назвать ветераном (что правда), но язык не поворачивается. Он по-прежнему — в строю, состоит на вооружении армии России и еще в 40 странах мира.

Это самый массовый и востребованный ручной противотанковый гранатомет в мире, за последние полвека принимавший участие во всех войнах и крупных вооруженных конфликтах. По количеству выпущенных изделий уступает разве что знаменитому автомату Калашникову: с начала 1960-х годов прошлого столетия РПГ-7 было выпущено более 9 миллионов штук.

Секрет успеха

Собственно, сам этот гранатомет — труба, с одной стороны которой вылетает заряд, а с другой — пламя порохового заряда, что позволяет добиться динамореактивности — нет отдачи при выстреле.

В чем же секрет оружия, разработанного ГСКБ-47, занимавшегося прежде авиационно-бомбовыми боеприпасами (ныне это НПО «Базальт»), и принятого на вооружение Советской армии еще в 1961 году?

При разработке РПГ-7 были использованы оправдавшие себя схемы безоткатного пускового устройства многоразового применения и выстрела с надкалиберной боевой частью, которые были заложены в предшественника — РПГ-2. Тот стоял на вооружении около 10 лет и, увы, не отличался особой меткостью, но сам принцип его работы пригодился при разработке более совершенного РПГ-7.

РПГ-7 состоит из ствола (трубы) и патрубка и служит для направления полета гранаты и отвода пороховых газов при выстреле. В его средней части, за счет расширения, имеется зарядная камера, которая служит для более полного использования энергии метательного заряда, и раструб в казенной части для обеспечения безоткатности. Оснащен гранатомет ударно-спусковым механизмом с предохранителем и прицельными приспособлениями — оптическим или механическим (последний крепится на стволе штатно).

Калибр РПГ-7 — 40 мм, при весе 6,3 кг и длине 950 мм. Вес гранаты составляет от 2,5 до 4 килограммов, в заплечной укладке их помещается 2-3 штуки. Зачастую молодые солдаты неохотно идут на должность гранатометчика именно по причине веса вооружения, предпочитая более легкий автомат. Однако на полигоне, а уж тем более в реальном бою они становятся «королями-громовержцами».

РПГ-7 успешно поражает бронированные цели с дальностью прямого выстрела в 330 метров, а его прицельная дальность составляет до 700 метров. И, скажем, одна мотострелковая рота, на вооружении которой стоят РПГ-7, а это 12 «стволов», способна в обороне остановить превосходящие силы противника, атакующие при поддержке танков.

Учиться — не мучиться

Обучение стрельбе из РПГ-7 не занимает много времени: помимо изучения матчасти достаточно несколько практических занятий на полигоне.

Учебные стрельбы, с целью экономии боеприпасов, проводятся вначале с использованием ПУС-7 (прибор учебной стрельбы), представляющего собой инертный выстрел в габаритах обычного и имитацию гранаты со стволом внутри под трассирующий патрон 7,62 мм. Лишь затем приступают к стрельбам боевыми гранатами, применение которых требует поправки на ветер. В общем, ничего сложного.

Основной «недостаток» РПГ-7, как и прочих безоткатных гранатометов, это необходимость свободной зоны со стороны выхлопного сопла. Реактивная струя при выстреле поразит сослуживцев, находящихся за спиной стреляющего, а стена здания или даже дерево, земляной бруствер, отразив выхлоп, опрокинут уже самого гранатометчика.

Известны видеокадры из Сирии, когда за спиной стрелка из воинства «Исламского государства» (запрещенная в России террористическая организация) оказался боевик, решивший сделать селфи в боевой обстановке. После выстрела из РПГ-7 этот недотепа буквально улетел — на десяток метров. Там его и прикопали.

Не случайно в Российской армии гранатометный расчет состоит из двух человек, где второй номер — подносчик боеприпасов — отвечает еще и за безопасность в зоне поражения от порохового выхлопа. Она, эта зона, достигает 30 метров. Впрочем, правильная эксплуатация оружия легко достигается обученностью и дисциплинированностью расчета, а также такими качествами РПГ-7, как надежность, простота применения, дешевизна в изготовлении и отсутствие отдачи при выстреле.

Под каждую задачу — по гранате

У базовой модели ручного противотанкового гранатомета было около десятка различных модификаций, которые производились вплоть до начала 2000-х годов. Существенных различий не было, в основном изменения касались прицельных приспособлений и подгонки ствола под все более мощные и эффективные современные боеприпасы. Исключением стали десантные модификации: с разъемным стволом и сошкой — для удобства транспортировки при совершении парашютных прыжков.

Зато сами гранаты претерпели большие изменения, при этом, не смотря на разнообразие существующих выстрелов для РПГ-7, все они имеют схожую структуру и отличаются только типом и строением головной части.

Для РПГ-7 предусмотрены и применяются гранаты кумулятивные противотанковые (в том числе, тандемные), осколочно-фугасные противопехотные, термобарические (объемно-детонирующие), зажигательные, учебные и ряд других для выполнения специальных задач.

Сам выстрел делится на три части: головную, обеспечивающую непосредственное поражение цели, реактивный двигатель, который разгоняет гранату на траектории полета, и пороховой заряд, выталкивающий ее из трубы. И если первые реактивные гранаты были исключительно кумулятивными и предназначались для поражения танков, то в последующем линейка выстрелов для РПГ-7 расширилась. В зависимости от меняющейся обстановки на поле боя стрелок-гранатометчик может менять тип применяемого боеприпаса и вести огонь как по бронированной технике, так и по живой силе противника — и тандемно-кумулятивными, и термобарическими, и осколочными гранатами.

Сам сложил легенды о себе

Про советско-российский РПГ-7 складывают мифы и легенды, приписывая ему порой и вовсе не свойственные для данного вида оружия качества и свойства. Тем не менее, гранатомет этот и впрямь легендарный. Он имеет богатую историю, связанную отнюдь не с полигонными стрельбами. Впервые «семерка» зарекомендовала себя надежным «бойцом» в 1968 году во Вьетнаме. Придя на смену РПГ-2, она успешно поражала американские танки М48 и другую бронетехнику. С той поры РПГ-7 стали называть главным оружием партизанской борьбы: из-за гарантированного попадания с расстояния в 300-500 метров в любую цель.

Ценились также его простота и надежность при высокой эффективности — этому гранатомету не страшны ни грязь болот, ни песок пустынь. За эти качества РПГ-7 прижился во многих армиях мира.

Известен РПГ-7 и качествами бойца ПВО, что, казалось бы, никак не свойственно ручному противотанковому гранатомету. Однако только за время войны во Вьетнаме (конец 1950-х — 1975 год) вьетнамцы-северяне сбили 128 американских вертолетов. В последующем РПГ-7 успешно сбивали вертолеты и других стран. На боевом счету «семерки» есть даже военно-транспортные самолеты, их поражали гранатометным выстрелом с земли в разных странах — от Афганистана, Ирака, до совершенно мирных, на первый взгляд, Филиппин. Под огонь этого гранатомета попадали и американские самолеты С-130 «Геркулес» и С-47 «Дакота».

При этом основное предназначение РПГ-7 заключается именно в поражении бронетанковой техники и сухопутных сил противника. И здесь ему в ближнем бою нет равных.

«Последыши»

Наш РПГ-7 клонировали американцы. В США создано полномасштабное производство этих многоразовых противотанковых гранатометов, их выпускает компания AirTronic под марками Airtronic USA RPG-7 и Mk.777. Тестирование этих гранатометов прошло в 2014 году в рамках программы Spiral J армии США, и тогда же Абердинский испытательный полигон (штат Мэриленд) сертифицировал РПГ-7 под лейблом Made in USA и разрешил их поставку американской армии.

Смешно, но наше знаменитое Конструкторское бюро «Базальт», разработчик РПГ-7, с того же 2014 года включено в санкционный список США. «Справедливости ради» отметим, что американцы клонировали и самый популярный в мире автомат АК-47, а заодно наложили санкции на концерн «Калашников».

Если уж говорить об «иностранном происхождении» советско-российского гранатомета, то из более чем 40 государств, где он используется, в 8 странах, помимо США, налажено собственное производство. В Болгарии РПГ-7 известен как ATGL, в Грузии — RPG-7G, в Египте — Sakr RPG-7, в Ираке — Al-Nassira, в Иране — DIO RPG 7 Saghegh, в КНР — Type 69 RPG, в Румынии — AG-7, в Судане — Sinar.

Популярность этого гранатомета, «простого, как палка,и надежного, как автомат Калашникова», во всем мире столь велика, что в его пользу отказываются от иных ручных противотанковых систем, таких как американский М67, шведский М2 Carl Gustaf, французский LRAG F1 или израильский В-300. Наш-то лучше!

«Папа всех боеприпасов». Чем опасно российское термобарическое оружие

Сорок четыре тонны

Термобарические боеприпасы по своему поражающему воздействию значительно отличаются от, скажем, фугасных. Объемно-детонирующая бомба при контакте с целью не просто взрывается, а распыляет аэрозольное облако горючего вещества, которое, доли секунды спустя, поджигается специальным зарядом. В результате взрыва образуется огненный шар, создающий в эпицентре зону высокого давления. Даже при отсутствии сверхзвуковой ударной волны такой взрыв эффективно поражает живую силу противника, свободно проникая в зоны, недоступные для осколочных боеприпасов. Он «затекает» в любую складку местности, за любое препятствие. Спрятаться от взрыва термобарической бомбы или снаряда практически невозможно.

Кадры взрыва «папы всех бомб» на одном из полигонов 30-го ЦНИИ Министерства обороны России обошли все мировые СМИ. Боеприпас на учебную цель сбросил стратегический бомбардировщик Ту-160, который является на сегодняшний день самым «дальнобойным» самолетом ВКС. О тактико-технических характеристиках новой бомбы известно немного: масса взрывчатого вещества составляет около семи тонн, а мощность взрыва приблизительно равна 44 тоннам в тротиловом эквиваленте. Оценку оружию сразу после испытаний дало высшее военное руководство.

Боевое применение

По словам российских генералов, высокая площадь поражения позволяет уменьшить стоимость боеприпаса за счет снижения требований к точности попадания. Однако, как заявил генерал армии Анатолий Корнуков, пока из средств доставки боеприпаса можно использовать только самолет. Ракет, способных нести заряд сопоставимой мощности, пока не существует. Тем не менее в России есть и другие виды объемно-детонирующего оружия.

— В России на вооружении стоит широкая номенклатура подобных боеприпасов, — рассказал РИА Новости главный редактор журнала «Арсенал Отечества» Виктор Мураховский. — От авиабомб до малогабаритных средств поражения. Под последними я имею в виду, например, реактивный пехотный огнемет «Шмель» или выстрелы ТПГ-7В для противотанкового гранатомета РПГ-7. Кроме того, термобарические боеприпасы являются штатными для тяжелых огнеметных систем ТОС-1 «Буратино» и ТОС-1А «Солнцепек». Это оружие широко применялось в локальных конфликтах последнего времени. В частности, в Сирии ТОС-1А показала высокую эффективность при уничтожении укрепленных позиций террористов.

По словам эксперта, объемно-детонирующие боеприпасы идеально подходят для уничтожения инженерных сооружений: блиндажей, бункеров, долговременных огневых точек. При этом высокую разрушительную мощь они демонстрируют и на открытой местности. В Сети есть кадры с беспилотников, демонстрирующие боевую работу батареи «Солнцепеков» в Сирии. Несколько установок за полминуты буквально засеяли взрывами ущелье, через которое боевики ИГ (террористическая организация, запрещенная в России. — Прим. ред) водили караваны с оружием. Впрочем, область применения таких боеприпасов довольно широка и не ограничивается борьбой с нерегулярными вооруженными формированиями.

— Объемно-детонирующие авиабомбы предназначены в основном для нанесения ударов по целям армии противника в тактической и оперативно-тактической глубине ее боевых порядков, — пояснил Виктор Мураховский. — Это пункты управления, узлы связи, стартовые позиции баллистических ракет и так далее. Боеприпас такого типа хорошо действует по небронированным целям. Парой подобных бомб можно полностью уничтожить военный аэродром — на открытой местности при взрыве дополнительно возникает сильнейшее термическое воздействие. Грубо говоря, в зоне поражения горит все, что может гореть.

Виктор Мураховский подчеркнул, что объемно-детонирующие боеприпасы имеют и недостатки. В частности, к ним можно отнести неизбирательное действие и зависимость от неблагоприятных погодных условий. В сильный ветер, дождь или снегопад аэрозольное облако распыляется значительно меньше. Соответственно, и эффект от взрыва гораздо слабее.

А как у них?

Применяют термобарические боеприпасы и на Западе. На вооружении Корпуса морской пехоты США, в частности, есть 40-миллиметровые барабанные гранатометы MGL с термобарическими боеприпасами XM1060. Кроме того, во время войны в Ираке морпехи активно использовали объемно-детонирующий выстрел для противотанкового гранатомета SMAW. По сообщениям западной прессы, с помощью одного выстрела из этого оружия разведгруппе американских военных удалось полностью уничтожить каменное одноэтажное здание вместе со скрывающимися внутри солдатами противника.

Гранатомёт Грязева

Советский и российский конструктор В.П. Грязев, известный своими конструкциями автоматических пушек и ручного стрелкового оружия, также является автором визитной карточки любого российского подразделения специального назначения — магазинного гранатомёта ГМ-94.

Нестандартный калибр

История гранатомёта конструкции Грязева берёт своё начало в самые плодовитые для тульской оружейной школы 90-е годы. В 1993 году, взяв за основу принцип помпового ружья РМБ-93, в конструкторском бюро приборостроения (КБП) представили магазинный гранатомёт ГМ-93. Принципиальных отличий от боевого ружья у гранатомёта немного, а вот от большинства ружей его отличает необычная схема перезаряжания. Эта процедура осуществляется движением цевья «вперёд-назад», а не более привычным способом «на себя-от себя».

Причина таких метаморфоз — расположение магазина над стволом. Движением же цевья перемещается сам ствол, который надвигается на боеприпас, подаваемый из верхнего магазина вниз на линию ствола. При очередном движении вперёд цевья после выстрела из гранатомёта выталкивается вниз стреляная гильза, а на её место подаётся новый патрон. Ручное перезаряжание как нельзя лучше подходит для использования маломощных нелетальных боеприпасов с недостаточной энергетикой, не обеспечивающей работу автоматики.

Калибр в 43 мм был нехарактерен для отечественных крупнокалиберных систем. Гранатомёт обязан этим гильзе боеприпаса 45-мм опытной авиационной пушки ТКБ-700. Такая гильза имела двухкамерную конструкцию с камерами высокого и низкого давления. Аналогичной по устройству стала гильза для выстрела ВГМ93, используемого в 43-мм гранатомёте. Всё это позволило создать тулякам многофункциональный полицейский комплекс, получивший признание всех силовых структур.

Впрочем, поначалу история ГМ-93 складывалась не так удачно, как хотелось бы. Первые образцы имели постоянный нескладной приклад, выглядели слишком громоздкими и неудобными. Такое оружие не могло вызвать большого интереса среди силовиков, однако второй шанс к грязевскому гранатомёту пришёл оттуда, откуда вряд ли приходилось ожидать. Штатным снаряжением ВГМ93 являлась термобарическая смесь, более привычная для огнемётных систем — именно огнемётчикам пришлась по душе идея малогабаритного многозарядного оружия.

Необычный огнемёт

Интерес к тульскому концепту в виде ГМ-93 проявили в управлении начальника войск РХБЗ Вооружённых сил РФ. С этого момента закипела работа над модернизацией комплекса. Новый гранатомёт получил складной приклад и обозначение ГМ-94. В таком виде оружие попало на первые испытания и постепенно стало приобретать знакомые сегодня черты.

К 2000 году у оружия появились более изящные и удобные приклад и цевьё. Конструкторская документация предполагала изготовление трёх вариантов исполнения. Два из них имели постоянный приклад, позаимствованный у снайперской винтовки ВСК-94, а третий — складной. Варианты с нескладывающимся прикладом имели либо центральный открытый прицел, либо боковой диоптрический. Последний вариант был наиболее привычен для классической конструкции реактивных пехотных огнемётов РПО.

После успешного прохождения государственных испытаний в декабре 2002 года гранатомёт Грязева приняли на вооружение войск РХБЗ России под наименованием «Лёгкий пехотный огнемёт образца 1997 года, ЛПО-97». В боекомплект огнемёта вошли термобарический, инертный и учебный боеприпасы. Оружие получило свой ведомственный индекс МО.1.16.01, а боеприпасы — индекс МО.1.16.02.

Вопреки распространённому убеждению, не ГМ-94, а именно ЛПО-97 использовался спецназом ФСБ 3 сентября 2004 года во время спецоперации по освобождению заложников в школе №1 города Беслан. Гранатомёт ГМ-94 на тот момент был опытным изделием и не использовался ни в одной из силовых структур, тогда как ЛПО-97 производился серийно в тульском КБП и состоял на вооружении армейских огнемётчиков. При этом различить визуально два этих изделия не представляется возможным.

Однако согласно независимому расследованию бесланской трагедии, на месте проведения спецоперации остались многочисленные гильзы с маркировкой «МО.1.16.02», а также как минимум один неиспользованный боеприпас 2003 года выпуска с соответствующей маркировкой. Остаётся лишь один вопрос — как в руки бойцов ФСБ попали огнемёты ЛПО-97 и боеприпасы к ним? Накануне со склада военно-технического имущества РХБЗ в/ч 93203 для проведения спецоперации выдавались огнемёты РПО-А. Вероятно, тем же путём ЛПО-97 попали в руки бойцов антитеррора.

Насколько эффективным оказалось применение нештатного для спецназа ФСБ оружия, судить сложно, но судя по последующему интересу данной структуры к этому гранатомётному комплексу, ЛПО-97 успешно прошёл испытание боем. Через год в Нальчике во время очередной спецоперации вновь применялся малогабаритный термобарический комплекс. Время ГМ-94 в 2005 году ещё не настало, и можно предположить, что в бой снова вступил ЛПО-97.

«Енот» на службе МВД

Уже в разгар серийного производства ЛПО-97 туляки представили для МВД гранатомёт ГМ-94. Визуально идентичный ЛПО-97, он имел иной выстрел также термобарического снаряжения (ВГМ93.100 отличался от МО.1.16.02 лишь более короткой гильзой). Зачем это понадобилось делать, остаётся только гадать — некоторые источники указывают, что таким образом в КБП решили обойти запрет заказчика ЛПО-97 на использования комплекса в интересах других силовых структур.

Наиболее ранние известные образцы ГМ-94 датируются концом 2002 года. При этом в рекламе нового гранатомёта изначально использовались кадры испытаний ЛПО-97 и его изображения. Первым отличительным элементом тульского гранатомёта от огнемёта стал более массивный резиновый затыльник приклада. Этот характерный нюанс говорит о существенной отдаче при выстреле несмотря на, казалось бы, миниатюрный боеприпас.

Первые испытания ГМ-94 в МВД прошли в 2003 году в рамках научно-исследовательских работ (НИР) «Базис-03». Российская милиция уже имела на вооружении специальный гранатомёт 6Г30, который обладал рядом существенных недостатков, таких как высокая масса, большой поперечный габарит, низкая кучность и меткость стрельбы, сложность введения поправок во время стрельбы, изменение весового баланса и инерция вращения барабана после выстрела. ГМ-94 был избавлен от этих недостатков.

Испытания, проходившие с апреля по декабрь 2003 года в московских ОМОН и ОМСН, а также отряде «Витязь» внутренних войск, показали положительные результаты, и применение ГМ-94 в МВД признали целесообразным. Для этого требовалось расширение номенклатуры боеприпасов, комплектация приспособлением для переноски гранат, изменение прицельных приспособлений. Представители ОМОН и вовсе заявили, что в случае расширения номенклатуры 40-мм боеприпасов типа ВОГ-25 необходимость создания нового комплекса отпадает.

Доработка ГМ-94 для нужд МВД происходила в рамках опытно-конструкторских работ (ОКР) «Енот». В комплект к термобарическому, инертному и учебному боеприпасам добавился боеприпас раздражающего действия, снаряжённый веществом «Си-Эс». Нелетальный комплекс, состоящий из гранатомёта ГМ-94 и четырёх видов выстрелов ВГМ93, приняли на вооружение МВД в июне 2005 года. Годом позже арсенал милицейского спецназа пополнили светозвуковой выстрел «Термит» и ударно-шоковый выстрел с резиновым поражающим элементом.

Как уже говорилось ранее, ФСБ также заинтересовалась таким комплексом, приняв его на вооружение в 2008 году вместе с новым осколочным выстрелом ВГМ93.900. В 2011 году всю гамму боекомплекта приняли на вооружение ФСО. Кроме того, гранатомёт поставляется на экспорт.

Боекомплект

Термобарический выстрел предназначен для поражения живой силы, легкобронированной и небронированной техники, разрушения лёгких укрытий, в том числе дверей и межкомнатных перегородок. Особенностью этого безосколочного боеприпаса являются чёткая локализация зоны поражения радиусом 3 м и минимальная дистанция безопасного применения (5-10 м). Благодаря этому выстрел с термобарической гранатой можно эффективно использовать внутри здания, а контролируемая область поражения гранаты позволяет обеспечить безопасность заложников, гражданского населения и собственного личного состава. При этом термобарическая граната может выводить из строя технику с толщиной брони до 8 мм. Запрещается стрельба из гранатомёта по целям, находящимся в помещениях объёмом менее 50 куб. м при нахождении в них гра­натомётчика.

Раздражающий выстрел предназначен для оказания нелетального воздействия на правонарушителей аэрозольным облаком раздражающего вещества типа «Си-Эс» непереносимой концентрации на открытой местности площадью 100 кв. м или в помещениях объёмом 300 куб. м.

Светозвуковой выстрел предназначен для оказания нелетального психофизического воздействия на правонарушителей интенсивной вспышкой и сопровождающим её шумом.

Аэрозольный травмобезопасный выстрел предназначен для оказания физиологического воздействия на правонарушителей на дистанциях от 30 до 120 м, основанного на мгновенном диспергировании раздражающего состава типа «Си-Эс» и создании аэрозольного облака раздражающего действия объёмом 30 куб. м. Кроме того, граната оказывает нелетальное ударно-шоковое воздействие с нанесением повреждений не выше средней степени тяжести, аналогичное поражающему элементу ударно-шокового выстрела. Из-за значительно меньшей массы снаряда при стрельбе травматическими боеприпасами необходимо выносить точку прицеливания выше цели и учитывать поправки на боковой ветер.

Осколочный выстрел предназначен для поражения живой силы на открытой местности и в помещениях, вывода из строя транспортных средств, разрушения лёгких преград (двери, межкомнатные перегородки). Граната создаёт осколочное поражение незащищённой живой силы на площади в форме сектора с углом 170-190° и радиусом 5 м со стороны головной части гранаты.

Инертный выстрел предназначен для обучения личного состава технике стрельбы из гранатомёта, учебный — для обучения личного состава обращению с гранатомётом и боеприпасами. Готовы к серийному выпуску дымовые, осветительные и сигнальные выстрелы. Разрабатываются выстрелы различного назначения: кумулятивные, маркерные, для обездвиживания, со стреловидными поражающими элементами.

  1. Гранатомет магазинный ГМ-94. Руководство по эксплуатации ГМ-94.00.000 РЭ
  2. Гранатомет магазинный ГМ-94. Формуляр ГМ-94.00.000 ФО
  3. Легкий пехотный огнемет ЛПО-97. Технические условия МО.1.16.01.000 ТУ
  4. Выстрел с термобарическим снаряжением. Технические условия МО.1.16.02.000 ТУ

Гранатомёт Грязева

Советский и российский конструктор В.П. Грязев, известный своими конструкциями автоматических пушек и ручного стрелкового оружия, также является автором визитной карточки любого российского подразделения специального назначения — магазинного гранатомёта ГМ-94.

Нестандартный калибр

История гранатомёта конструкции Грязева берёт своё начало в самые плодовитые для тульской оружейной школы 90-е годы. В 1993 году, взяв за основу принцип помпового ружья РМБ-93, в конструкторском бюро приборостроения (КБП) представили магазинный гранатомёт ГМ-93. Принципиальных отличий от боевого ружья у гранатомёта немного, а вот от большинства ружей его отличает необычная схема перезаряжания. Эта процедура осуществляется движением цевья «вперёд-назад», а не более привычным способом «на себя-от себя».

Причина таких метаморфоз — расположение магазина над стволом. Движением же цевья перемещается сам ствол, который надвигается на боеприпас, подаваемый из верхнего магазина вниз на линию ствола. При очередном движении вперёд цевья после выстрела из гранатомёта выталкивается вниз стреляная гильза, а на её место подаётся новый патрон. Ручное перезаряжание как нельзя лучше подходит для использования маломощных нелетальных боеприпасов с недостаточной энергетикой, не обеспечивающей работу автоматики.

ГМ-93 с постоянным прикладом

Источник изображения: КБП

Калибр в 43 мм был нехарактерен для отечественных крупнокалиберных систем. Гранатомёт обязан этим гильзе боеприпаса 45-мм опытной авиационной пушки ТКБ-700. Такая гильза имела двухкамерную конструкцию с камерами высокого и низкого давления. Аналогичной по устройству стала гильза для выстрела ВГМ93, используемого в 43-мм гранатомёте. Всё это позволило создать тулякам многофункциональный полицейский комплекс, получивший признание всех силовых структур.

Впрочем, поначалу история ГМ-93 складывалась не так удачно, как хотелось бы. Первые образцы имели постоянный нескладной приклад, выглядели слишком громоздкими и неудобными. Такое оружие не могло вызвать большого интереса среди силовиков, однако второй шанс к грязевскому гранатомёту пришёл оттуда, откуда вряд ли приходилось ожидать. Штатным снаряжением ВГМ93 являлась термобарическая смесь, более привычная для огнемётных систем — именно огнемётчикам пришлась по душе идея малогабаритного многозарядного оружия.

Необычный огнемёт

Интерес к тульскому концепту в виде ГМ-93 проявили в управлении начальника войск РХБЗ Вооружённых сил РФ. С этого момента закипела работа над модернизацией комплекса. Новый гранатомёт получил складной приклад и обозначение ГМ-94. В таком виде оружие попало на первые испытания и постепенно стало приобретать знакомые сегодня черты.

Ранний вариант ЛПО-97

Источник изображения: КБП

К 2000 году у оружия появились более изящные и удобные приклад и цевьё. Конструкторская документация предполагала изготовление трёх вариантов исполнения. Два из них имели постоянный приклад, позаимствованный у снайперской винтовки ВСК-94, а третий — складной. Варианты с нескладывающимся прикладом имели либо центральный открытый прицел, либо боковой диоптрический. Последний вариант был наиболее привычен для классической конструкции реактивных пехотных огнемётов РПО.

После успешного прохождения государственных испытаний в декабре 2002 года гранатомёт Грязева приняли на вооружение войск РХБЗ России под наименованием «Лёгкий пехотный огнемёт образца 1997 года, ЛПО-97». В боекомплект огнемёта вошли термобарический, инертный и учебный боеприпасы. Оружие получило свой ведомственный индекс МО.1.16.01, а боеприпасы — индекс МО.1.16.02.

ЛПО-97 и боеприпасы МО.1.16.02, 2003 год

Источник изображения: twower.livejournal.com

Вопреки распространённому убеждению, не ГМ-94, а именно ЛПО-97 использовался спецназом ФСБ 3 сентября 2004 года во время спецоперации по освобождению заложников в школе №1 города Беслан. Гранатомёт ГМ-94 на тот момент был опытным изделием и не использовался ни в одной из силовых структур, тогда как ЛПО-97 производился серийно в тульском КБП и состоял на вооружении армейских огнемётчиков. При этом различить визуально два этих изделия не представляется возможным.

Однако согласно независимому расследованию бесланской трагедии, на месте проведения спецоперации остались многочисленные гильзы с маркировкой «МО.1.16.02», а также как минимум один неиспользованный боеприпас 2003 года выпуска с соответствующей маркировкой. Остаётся лишь один вопрос — как в руки бойцов ФСБ попали огнемёты ЛПО-97 и боеприпасы к ним? Накануне со склада военно-технического имущества РХБЗ в/ч 93203 для проведения спецоперации выдавались огнемёты РПО-А. Вероятно, тем же путём ЛПО-97 попали в руки бойцов антитеррора.

ЛПО-97 в Беслане

Источник изображения: pravdabeslana.ru

Насколько эффективным оказалось применение нештатного для спецназа ФСБ оружия, судить сложно, но судя по последующему интересу данной структуры к этому гранатомётному комплексу, ЛПО-97 успешно прошёл испытание боем. Через год в Нальчике во время очередной спецоперации вновь применялся малогабаритный термобарический комплекс. Время ГМ-94 в 2005 году ещё не настало, и можно предположить, что в бой снова вступил ЛПО-97.

«Енот» на службе МВД

Уже в разгар серийного производства ЛПО-97 туляки представили для МВД гранатомёт ГМ-94. Визуально идентичный ЛПО-97, он имел иной выстрел также термобарического снаряжения (ВГМ93.100 отличался от МО.1.16.02 лишь более короткой гильзой). Зачем это понадобилось делать, остаётся только гадать — некоторые источники указывают, что таким образом в КБП решили обойти запрет заказчика ЛПО-97 на использования комплекса в интересах других силовых структур.

Комплектация гранатомёта ГМ-94. Фото автора

Источник изображения: warspot.ru

Наиболее ранние известные образцы ГМ-94 датируются концом 2002 года. При этом в рекламе нового гранатомёта изначально использовались кадры испытаний ЛПО-97 и его изображения. Первым отличительным элементом тульского гранатомёта от огнемёта стал более массивный резиновый затыльник приклада. Этот характерный нюанс говорит о существенной отдаче при выстреле несмотря на, казалось бы, миниатюрный боеприпас.

Первые испытания ГМ-94 в МВД прошли в 2003 году в рамках научно-исследовательских работ (НИР) «Базис-03». Российская милиция уже имела на вооружении специальный гранатомёт 6Г30, который обладал рядом существенных недостатков, таких как высокая масса, большой поперечный габарит, низкая кучность и меткость стрельбы, сложность введения поправок во время стрельбы, изменение весового баланса и инерция вращения барабана после выстрела. ГМ-94 был избавлен от этих недостатков.

Испытания, проходившие с апреля по декабрь 2003 года в московских ОМОН и ОМСН, а также отряде «Витязь» внутренних войск, показали положительные результаты, и применение ГМ-94 в МВД признали целесообразным. Для этого требовалось расширение номенклатуры боеприпасов, комплектация приспособлением для переноски гранат, изменение прицельных приспособлений. Представители ОМОН и вовсе заявили, что в случае расширения номенклатуры 40-мм боеприпасов типа ВОГ-25 необходимость создания нового комплекса отпадает.

Сотрудник спецназа с ГМ-94

Источник изображения: Hard Blog

Доработка ГМ-94 для нужд МВД происходила в рамках опытно-конструкторских работ (ОКР) «Енот». В комплект к термобарическому, инертному и учебному боеприпасам добавился боеприпас раздражающего действия, снаряжённый веществом «Си-Эс». Нелетальный комплекс, состоящий из гранатомёта ГМ-94 и четырёх видов выстрелов ВГМ93, приняли на вооружение МВД в июне 2005 года. Годом позже арсенал милицейского спецназа пополнили светозвуковой выстрел «Термит» и ударно-шоковый выстрел с резиновым поражающим элементом.

Как уже говорилось ранее, ФСБ также заинтересовалась таким комплексом, приняв его на вооружение в 2008 году вместе с новым осколочным выстрелом ВГМ93.900. В 2011 году всю гамму боекомплекта приняли на вооружение ФСО. Кроме того, гранатомёт поставляется на экспорт.

Боекомплект

Термобарический выстрел предназначен для поражения живой силы, легкобронированной и небронированной техники, разрушения лёгких укрытий, в том числе дверей и межкомнатных перегородок. Особенностью этого безосколочного боеприпаса являются чёткая локализация зоны поражения радиусом 3 м и минимальная дистанция безопасного применения (5-10 м). Благодаря этому выстрел с термобарической гранатой можно эффективно использовать внутри здания, а контролируемая область поражения гранаты позволяет обеспечить безопасность заложников, гражданского населения и собственного личного состава. При этом термобарическая граната может выводить из строя технику с толщиной брони до 8 мм. Запрещается стрельба из гранатомёта по целям, находящимся в помещениях объёмом менее 50 куб. м при нахождении в них гра­натомётчика.

Раздражающий выстрел предназначен для оказания нелетального воздействия на правонарушителей аэрозольным облаком раздражающего вещества типа «Си-Эс» непереносимой концентрации на открытой местности площадью 100 кв. м или в помещениях объёмом 300 куб. м.

Светозвуковой выстрел предназначен для оказания нелетального психофизического воздействия на правонарушителей интенсивной вспышкой и сопровождающим её шумом.

Выстрелы ВГМ93. Фото автора

Источник изображения: warspot.ru

Аэрозольный травмобезопасный выстрел предназначен для оказания физиологического воздействия на правонарушителей на дистанциях от 30 до 120 м, основанного на мгновенном диспергировании раздражающего состава типа «Си-Эс» и создании аэрозольного облака раздражающего действия объёмом 30 куб. м. Кроме того, граната оказывает нелетальное ударно-шоковое воздействие с нанесением повреждений не выше средней степени тяжести, аналогичное поражающему элементу ударно-шокового выстрела. Из-за значительно меньшей массы снаряда при стрельбе травматическими боеприпасами необходимо выносить точку прицеливания выше цели и учитывать поправки на боковой ветер.

Осколочный выстрел предназначен для поражения живой силы на открытой местности и в помещениях, вывода из строя транспортных средств, разрушения лёгких преград (двери, межкомнатные перегородки). Граната создаёт осколочное поражение незащищённой живой силы на площади в форме сектора с углом 170-190° и радиусом 5 м со стороны головной части гранаты.

Рюкзак гранатомётчика для ГМ-94 и 24 выстрелов к нему

Источник изображения: allmulticam.ru

Инертный выстрел предназначен для обучения личного состава технике стрельбы из гранатомёта, учебный — для обучения личного состава обращению с гранатомётом и боеприпасами. Готовы к серийному выпуску дымовые, осветительные и сигнальные выстрелы. Разрабатываются выстрелы различного назначения: кумулятивные, маркерные, для обездвиживания, со стреловидными поражающими элементами.

  1. Гранатомет магазинный ГМ-94. Руководство по эксплуатации ГМ-94.00.000 РЭ
  2. Гранатомет магазинный ГМ-94. Формуляр ГМ-94.00.000 ФО
  3. Легкий пехотный огнемет ЛПО-97. Технические условия МО.1.16.01.000 ТУ
  4. Выстрел с термобарическим снаряжением. Технические условия МО.1.16.02.000 ТУ

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
